150KVA ড্রাই টাইপ আইসোলেশন ট্রান্সফরমার

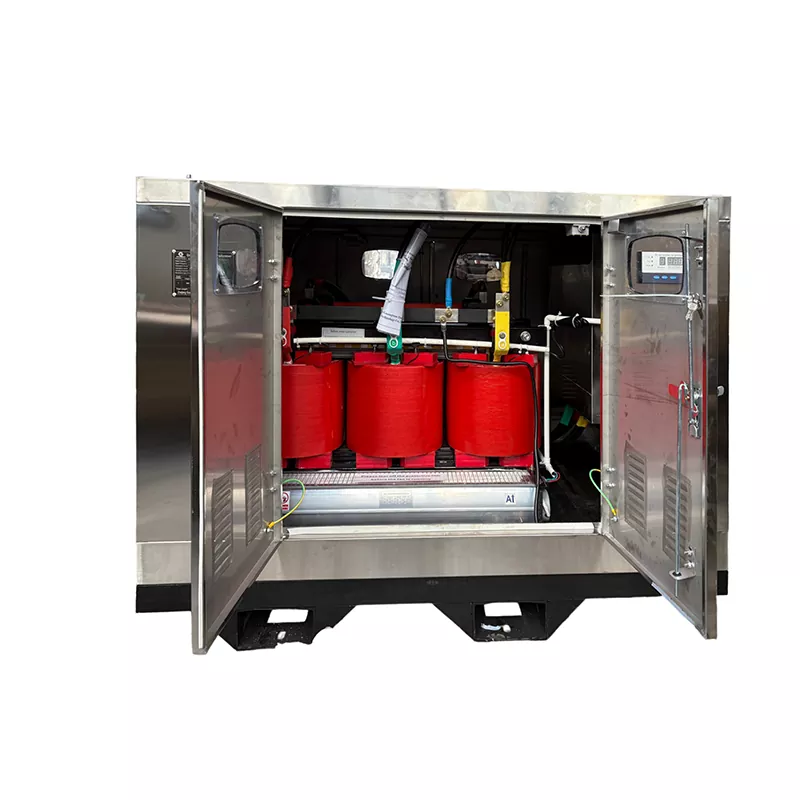

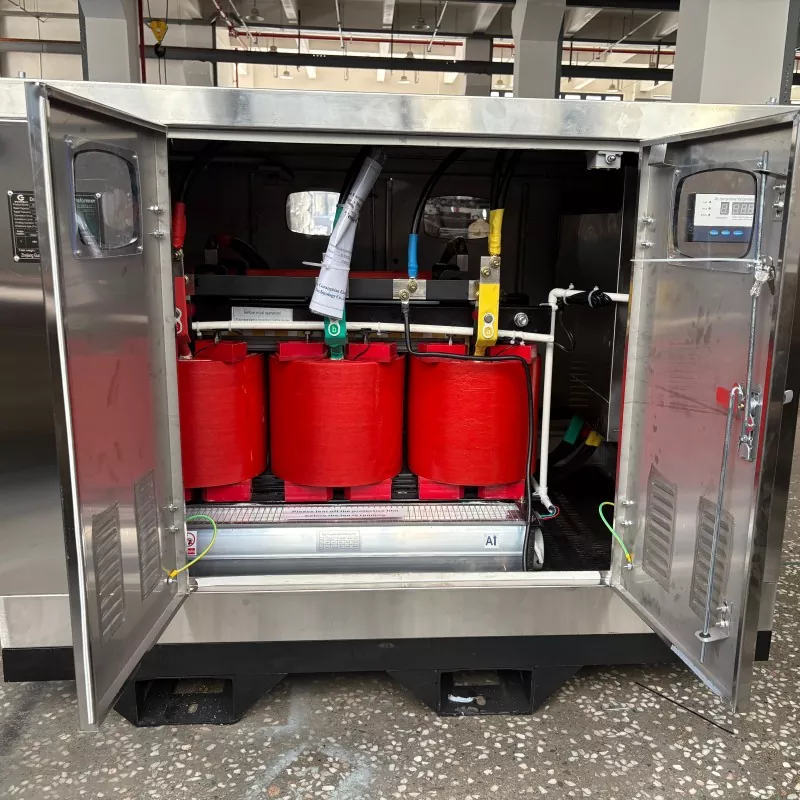

GUANGBIAN এই 150KVA ড্রাই টাইপ আইসোলেশন ট্রান্সফরমারটি বৈদ্যুতিক বিচ্ছিন্নতা এবং কম-ভোল্টেজ বিতরণের জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য তৈরি করে। এখানে দেখানো ইউনিটটি সৌদি আরবে একটি নির্মাণ প্রকল্পের জন্য তৈরি করা হয়েছে এবং এটি একটি স্টেইনলেস-স্টীল ঘের, IP43 সুরক্ষা, সম্পূর্ণ কপার উইন্ডিংস, ডেল্টা-স্টার (Δ-Y) সংযোগ, স্বয়ংক্রিয় ফ্যান কুলিং এবং দুটি অতিরিক্ত MCCB এর সাথে কনফিগার করা হয়েছে।

লো-ভোল্টেজ সাইড 400V থ্রি-ফেজ এবং 230V সিঙ্গেল-ফেজ পাওয়ার প্রদান করে। এটি সাইটের লোড গণনা এবং বৈদ্যুতিক বন্টন নকশা সাপেক্ষে একই ট্রান্সফরমার থেকে তিন-ফেজ নির্মাণ সরঞ্জাম এবং একক-ফেজ সহায়ক লোড সরবরাহ করার অনুমতি দেয়।

400V এবং 230V লোডের জন্য কনফিগারেশন

400V তিন-ফেজ সরবরাহ ক্রেন, কংক্রিট মিক্সার, ওয়েল্ডিং মেশিন, পাম্প এবং অন্যান্য তিন-ফেজ যন্ত্রপাতির মতো সরঞ্জামগুলির জন্য ব্যবহার করা যেতে পারে। 230V সরবরাহ আলো, অফিস সরঞ্জাম, বহনযোগ্য সরঞ্জাম, শীতাতপনিয়ন্ত্রণ ইউনিট এবং অন্যান্য একক-ফেজ লোডের জন্য উপযুক্ত।

একটি নির্মাণ সাইটের জন্য, উভয় ধরনের লোডের জন্য একটি ট্রান্সফরমার ব্যবহার করে বিতরণ ব্যবস্থা সহজতর করা যায়। যদিও 150 কেভিএ রেটিং এর মানে এই নয় যে প্রতিটি সংযুক্ত লোড সম্পূর্ণ নেমপ্লেট পাওয়ারে একই সাথে কাজ করতে পারে। ট্রান্সফরমার নির্বাচনের ক্ষেত্রে সাইটের সর্বোচ্চ চাহিদা, মোটর শুরু হওয়া বর্তমান, লোড ফ্যাক্টর, পাওয়ার ফ্যাক্টর এবং লোডের প্রত্যাশিত সমন্বয় বিবেচনা করা উচিত।

ট্রান্সফরমার সম্পূর্ণ কপার উইন্ডিং ব্যবহার করে। অ্যালুমিনিয়ামের তুলনায় কপারের বৈদ্যুতিক প্রতিরোধ ক্ষমতা কম, তাই কন্ডাক্টরের ক্ষতি যথাযথ কন্ডাকটর সাইজিং এবং উইন্ডিং ডিজাইনের মাধ্যমে নিয়ন্ত্রণ করা যায়। গরম জলবায়ুতে ইনস্টলেশনের জন্য, উইন্ডিং উপাদান তাপ নকশার শুধুমাত্র একটি অংশ; পরিবেষ্টিত তাপমাত্রা, নিরোধক ব্যবস্থা, বায়ুচলাচল, লোডিং এবং শীতল করার পদ্ধতিও বিবেচনা করা দরকার।

ডেল্টা-স্টার (Δ-Y) সংযোগ প্রাথমিক এবং মাধ্যমিক উইন্ডিংয়ের জন্য ব্যবহৃত হয়। স্টার-সংযুক্ত লো-ভোল্টেজ দিকটি 230V একক-ফেজ সরবরাহের জন্য একটি নিরপেক্ষ বিন্দু প্রদান করে, যখন ডেল্টা ওয়াইন্ডিং ওয়াইন্ডিংয়ের মধ্যে ট্রিপলেন হারমোনিক স্রোতের জন্য একটি পথ সরবরাহ করে। নিরপেক্ষ গ্রাউন্ডিং ব্যবস্থা প্রকল্পের বৈদ্যুতিক নকশা এবং প্রযোজ্য স্থানীয় প্রয়োজনীয়তা অনুসরণ করা উচিত।

কুলিং এবং ঘের

তাপমাত্রা সেন্সর বায়ু তাপমাত্রা নিরীক্ষণ করতে ব্যবহার করা হয়. প্রিসেট তাপমাত্রায় পৌঁছে গেলে, স্বয়ংক্রিয় কুলিং ফ্যানগুলি তাপ অপচয় বাড়াতে শুরু করে। এটি ইনস্টলেশনের জন্য দরকারী যেখানে অপারেশন চলাকালীন লোড পরিবর্তন হয় বা যেখানে পরিবেষ্টিত তাপমাত্রা তুলনামূলকভাবে বেশি থাকে।

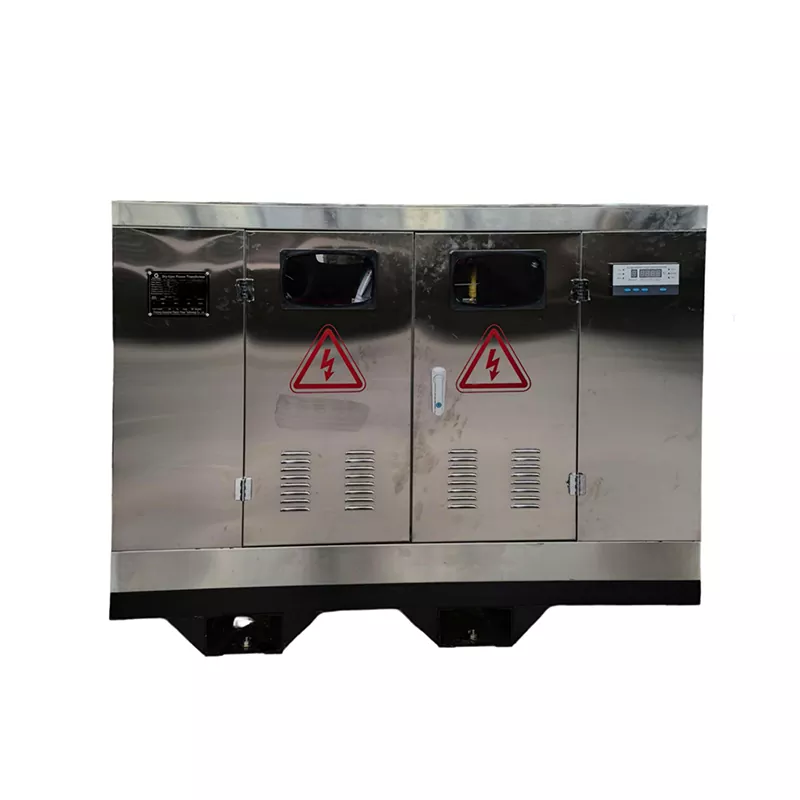

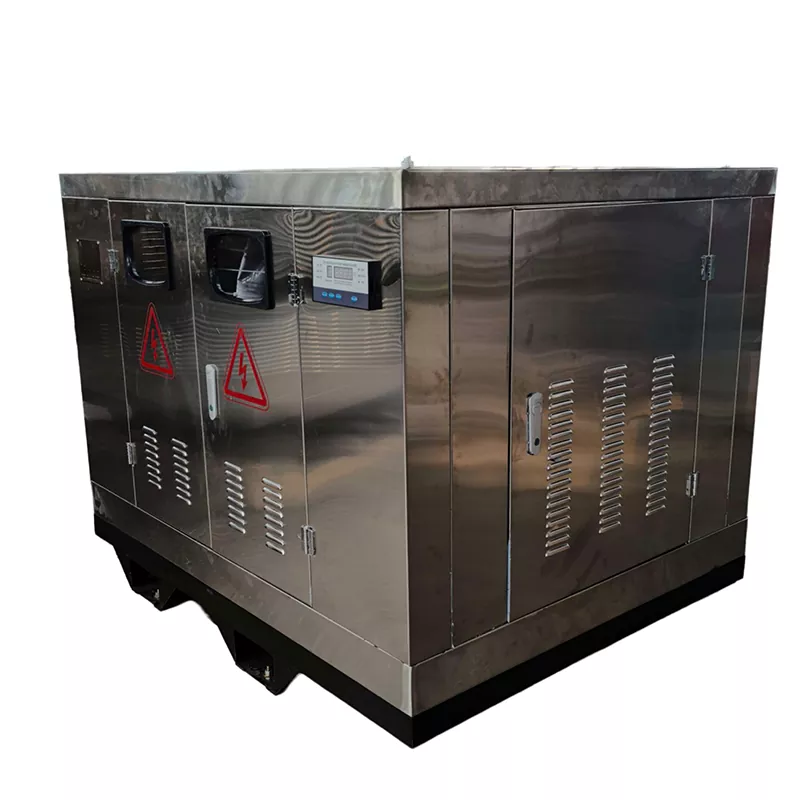

ঘেরটি স্টেইনলেস স্টীল থেকে তৈরি এবং একটি IP43 রেটিং রয়েছে। IEC 60529 অনুসারে, IP43-এর প্রথম সংখ্যাটি 1 মিমি-এর চেয়ে বড় কঠিন বিদেশী বস্তুর বিরুদ্ধে সুরক্ষা নির্দেশ করে, যেখানে দ্বিতীয় সংখ্যাটি IPX3-এর জন্য নির্দিষ্ট শর্তে জল স্প্রে থেকে সুরক্ষা নির্দেশ করে। রেটিংটি উদ্দিষ্ট ইনস্টলেশন পরিবেশের জন্য সুরক্ষা প্রদান করে তবে সম্পূর্ণ ধুলো-আঁট বা জলরোধী হিসাবে ব্যাখ্যা করা উচিত নয়।

বহিরঙ্গন বা আংশিকভাবে উদ্ভাসিত নির্মাণ সাইটগুলির জন্য, ইনস্টলেশনটি এখনও প্রত্যক্ষ ভারী বৃষ্টি, স্থায়ী জল, অত্যধিক ধুলো জমে থাকা এবং ঘেরের নির্দিষ্ট সুরক্ষা স্তরের বাইরে অন্যান্য অবস্থা থেকে যথাযথ সুরক্ষা প্রদান করবে৷

প্রযুক্তিগত বিবরণ এবং প্রকল্প নির্বাচন

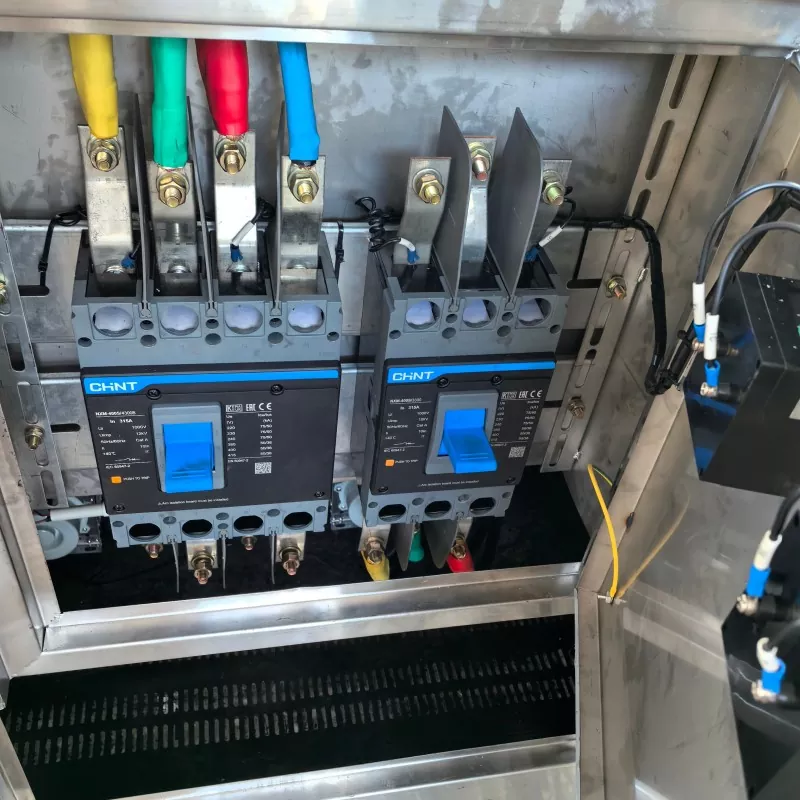

দুটি অতিরিক্ত MCCB পৃথক ডাউনস্ট্রিম সার্কিট সুরক্ষা এবং বিচ্ছিন্নতা প্রদান করে। তাদের রেটিং সংযুক্ত সরঞ্জাম, তারের আকার, প্রত্যাশিত বর্তমান, এবং সুরক্ষা সমন্বয় প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা উচিত। তারা বিশেষভাবে দরকারী যেখানে নির্মাণ লোডের বিভিন্ন গ্রুপ ট্রান্সফরমারের সাথে সংযুক্ত করা প্রয়োজন।

উৎপাদনের আগে, প্রয়োজনীয় ইনপুট ভোল্টেজ, আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ কনফিগারেশন, লোডের ধরন, পরিবেষ্টিত তাপমাত্রা, ঘেরের প্রয়োজনীয়তা, গ্রাউন্ডিং ব্যবস্থা এবং প্রযোজ্য বৈদ্যুতিক মান নিশ্চিত করা উচিত। মোটর-চালিত সরঞ্জামগুলিও চিহ্নিত করা উচিত কারণ কারেন্ট শুরু হওয়া ট্রান্সফরমারের আকারকে প্রভাবিত করতে পারে এমনকি যখন স্বাভাবিক চলমান লোড 150 কেভিএ-এর মধ্যে দেখা যায়।

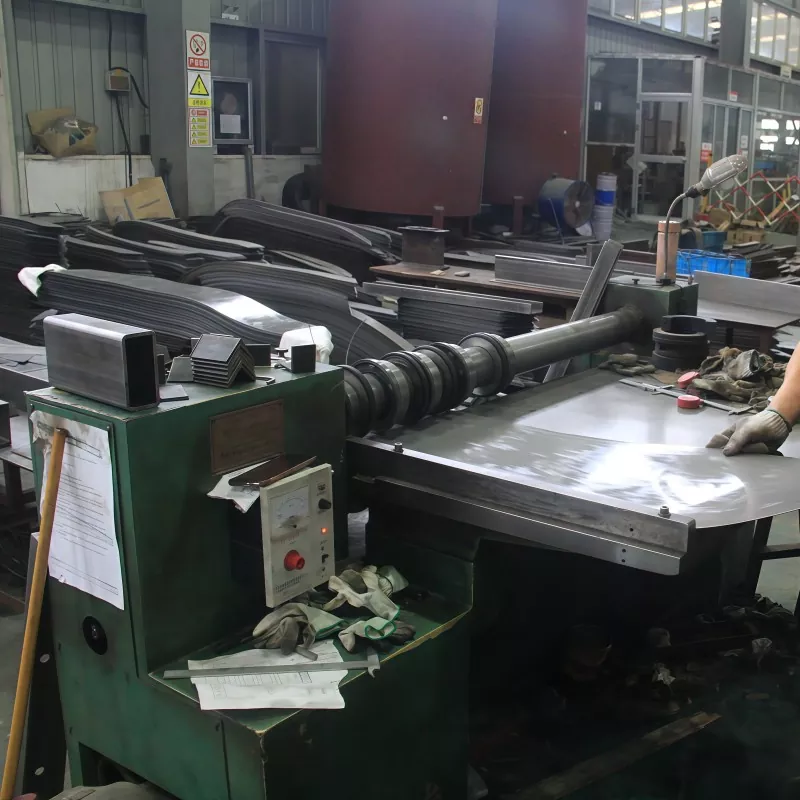

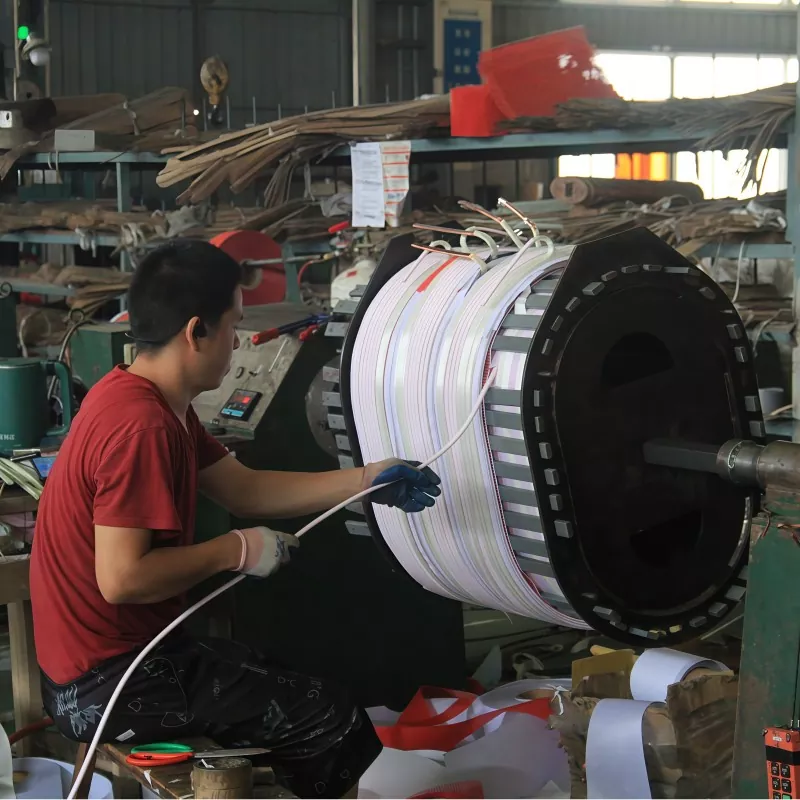

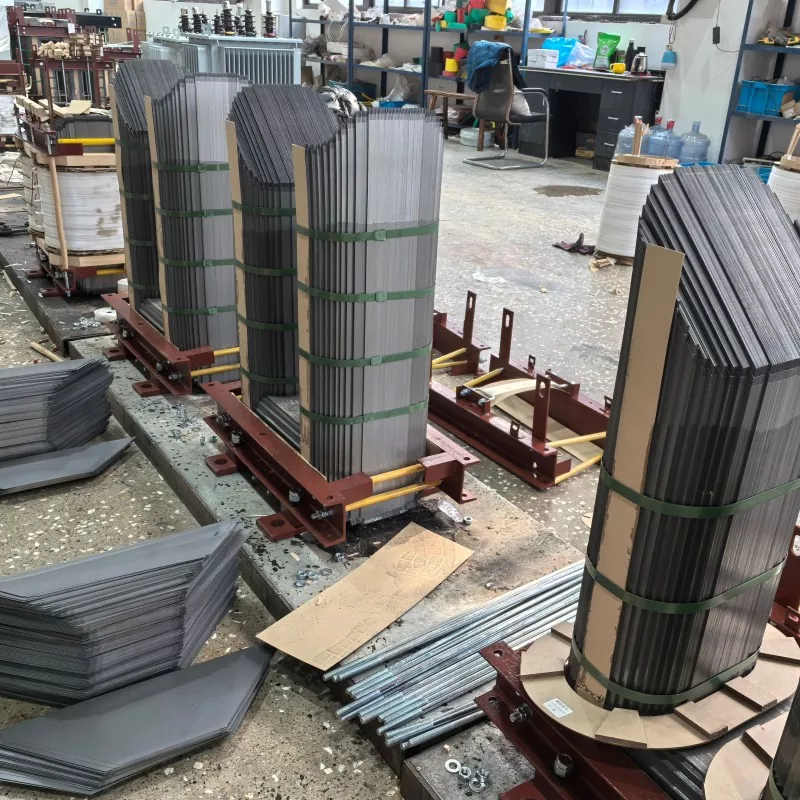

উত্পাদন, পরীক্ষা এবং কাস্টমাইজেশন

GUANGBIAN প্রতিটি প্রকল্পের বৈদ্যুতিক স্পেসিফিকেশন অনুযায়ী 150KVA ড্রাই টাইপ আইসোলেশন ট্রান্সফরমার তৈরি করে। এই কনফিগারেশনের জন্য, প্রধান প্রয়োজনীয়তার মধ্যে রয়েছে 150 kVA ক্ষমতা, 400V/230V সেকেন্ডারি ডিস্ট্রিবিউশন, কপার উইন্ডিং, ডেল্টা-স্টার সংযোগ, IP43 ঘের, স্বয়ংক্রিয় ফ্যান কুলিং, এবং অতিরিক্ত MCCBs।

ইনপুট এবং আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, উইন্ডিং বিন্যাস, ঘের নকশা, কুলিং পদ্ধতি এবং সুরক্ষা কনফিগারেশন সহ অন্যান্য বৈশিষ্ট্যগুলি প্রয়োজন হলে পরিবর্তন করা যেতে পারে। চূড়ান্ত নকশা প্রতিটি প্রকল্পের জন্য একই কনফিগারেশন ব্যবহার করার পরিবর্তে বৈদ্যুতিক সিস্টেম এবং ইনস্টলেশন অবস্থার উপর ভিত্তি করে।

কারখানা পরীক্ষা সম্মত প্রযুক্তিগত স্পেসিফিকেশন এবং প্রযোজ্য মান অনুযায়ী বাহিত হয়. প্রকল্পের প্রয়োজন হলে পরীক্ষার রেকর্ড এবং তৃতীয় পক্ষের পরিদর্শনের ব্যবস্থা করা যেতে পারে।

FAQ

এই ট্রান্সফরমারের আউটপুট ভোল্টেজ কত?

এই কনফিগারেশন 400V তিন-ফেজ এবং 230V একক-ফেজ আউটপুট প্রদান করে। অন্যান্য ভোল্টেজ সমন্বয় প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্মিত হতে পারে.

400V এবং 230V লোড একই ট্রান্সফরমার দ্বারা সরবরাহ করা যেতে পারে?

হ্যাঁ। ডেল্টা-স্টার সংযোগ একটি তিন-ফেজ সেকেন্ডারি সরবরাহ এবং একক-ফেজ বিতরণের জন্য একটি নিরপেক্ষ বিন্দু প্রদান করে। সংযুক্ত লোডগুলি অবশ্যই সঠিকভাবে বিতরণ করতে হবে এবং ট্রান্সফরমারের রেট করা ক্ষমতার মধ্যে থাকতে হবে।

কুলিং ফ্যান কিভাবে নিয়ন্ত্রিত হয়?

বায়ু তাপমাত্রা সেন্সর অপারেটিং তাপমাত্রা নিরীক্ষণ. প্রিসেট তাপমাত্রা পৌঁছে গেলে, নিয়ন্ত্রণ ব্যবস্থা কুলিং ফ্যানগুলি শুরু করে। নিয়ন্ত্রণ তাপমাত্রা ট্রান্সফরমার এর তাপ নকশা অনুযায়ী সেট করা হয়.

IP43 মানে কি?

IP43 1 মিমি থেকে বড় কঠিন বিদেশী বস্তুর বিরুদ্ধে সুরক্ষা এবং IPX3 পরীক্ষার শর্তে জল স্প্রে থেকে সুরক্ষা নির্দেশ করে। এটি সম্পূর্ণরূপে ধুলোরোধী বা জলরোধী ঘের নয়।

150 কেভিএ কি একটি নির্মাণ সাইটের জন্য উপযুক্ত?

এটা প্রকৃত লোড উপর নির্ভর করে। গণনার মধ্যে স্বাভাবিক অপারেটিং কারেন্টের পাশাপাশি মোটর স্টার্টিং কারেন্ট, ওয়েল্ডিং লোড, একই সাথে অপারেশন এবং অন্যান্য অস্থায়ী পিক লোড অন্তর্ভুক্ত করা উচিত। ট্রান্সফরমারের ক্ষমতা শুধুমাত্র সংযুক্ত মেশিনের সংখ্যার চেয়ে প্রকল্পের লোড সময়সূচী থেকে নিশ্চিত করা উচিত।

ট্রান্সফরমার কি অন্য স্পেসিফিকেশনে তৈরি করা যায়?

হ্যাঁ। ইনপুট এবং আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, সংযোগ কনফিগারেশন, ঘের, কুলিং, এবং সুরক্ষা প্রয়োজনীয়তা প্রকল্প অনুযায়ী নির্দিষ্ট করা যেতে পারে। উত্পাদনের আগে সম্পূর্ণ বৈদ্যুতিক স্পেসিফিকেশন নিশ্চিত করা উচিত।
