প্রতিস্থাপন তেল নিমজ্জিত ট্রান্সফরমার

একটি প্রতিস্থাপন তেল নিমজ্জিত ট্রান্সফরমার হল এক ধরনের তেল-ভরা পাওয়ার ট্রান্সফরমার যা বিশেষভাবে একটি অপারেটিং পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে একটি বিদ্যমান ট্রান্সফরমার প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে, সাধারণত বার্ধক্যজনিত সরঞ্জাম, ব্যর্থতা, ক্ষমতার সীমাবদ্ধতা বা দক্ষতা আপগ্রেডের প্রয়োজনীয়তার কারণে।

নতুন ইনস্টলেশনে ব্যবহৃত ট্রান্সফরমারের বিপরীতে, একটি প্রতিস্থাপন ট্রান্সফরমার সিস্টেমের সামঞ্জস্য, শারীরিক আদান-প্রদানযোগ্যতা এবং বিদ্যমান বৈদ্যুতিক অবকাঠামোর সাথে বিরামহীন একীকরণের উপর দৃঢ় ফোকাস দিয়ে তৈরি করা হয়।

ইঞ্জিনিয়ারিং সংজ্ঞা

বৈদ্যুতিক প্রকৌশল দৃষ্টিকোণ থেকে, একটি প্রতিস্থাপন তেল নিমজ্জিত ট্রান্সফরমারকে সংজ্ঞায়িত করা যেতে পারে:

একটি পাওয়ার ট্রান্সফরমার বর্তমান নেটওয়ার্কের অবস্থা অনুযায়ী ডিজাইন বা অপ্টিমাইজ করা হয়েছে—যেমন ভোল্টেজ লেভেল, ভেক্টর গ্রুপ, ইন্সটলেশন ডাইমেনশন এবং লোড প্রোফাইল—যাতে এটি মূল সিস্টেমে কোনো বড় ধরনের পরিবর্তন ছাড়াই সরাসরি একটি ইন-সার্ভিস তেল নিমজ্জিত ট্রান্সফরমারকে প্রতিস্থাপন করতে পারে।

মূল প্রযুক্তিগত বৈশিষ্ট্য

একটি সাধারণ প্রতিস্থাপন তেল নিমজ্জিত ট্রান্সফরমার নিম্নলিখিত প্রযুক্তিগত প্রয়োজনীয়তা দ্বারা সংজ্ঞায়িত করা হয়:

ভোল্টেজ সামঞ্জস্যতা:বিদ্যমান সিস্টেম স্তরের সাথে মেলে যেমন 6kV/0.4kV, 10kV/0.4kV, ইত্যাদি।

ইনস্টলেশন বিনিময়যোগ্যতা:বিদ্যমান ফাউন্ডেশন, ক্যাবল এন্ট্রি পয়েন্ট এবং সাবস্টেশন লেআউট ফিট করার জন্য ডিজাইন করা হয়েছে

ভেক্টর গ্রুপ ম্যাচিং:সাধারণত Dyn11 বা মূল ট্রান্সফরমার কনফিগারেশনের অনুরূপ

শর্ট-সার্কিট প্রতিবন্ধকতা সমন্বয়:সিস্টেমের স্থিতিশীলতা নিশ্চিত করার জন্য সাধারণত 5%–8% পরিসরের মধ্যে ডিজাইন করা হয়

কর্মক্ষমতা অপ্টিমাইজেশান:প্রতিস্থাপিত ইউনিটের তুলনায় কর্মদক্ষতা উন্নত করতে পারে, ক্ষতি কমাতে পারে বা তাপ কার্যক্ষমতা বাড়াতে পারে

প্রথমে সঠিক আকার বের করুন

এখানে একটি উদাহরণ: আপনার বর্তমান লোড হল 800kVA, এবং আপনি নতুন চাহিদার 400kVA যোগ করছেন। কিছু বৃদ্ধি মার্জিনের ফ্যাক্টর, এবং 1250-1600kVA অর্থপূর্ণ। শুধু আজকের সংখ্যার দিকে তাকাবেন না—কিছু হেডরুম ত্যাগ করা সর্বদা একটি নিরাপদ বাজি।

ট্রান্সফরমার ক্যাপাসিটি ক্যালকুলেশন করার সময়, এই প্যারামিটারগুলি মনে রাখবেন: ভোল্টেজ লেভেল আপনার বিদ্যমান সিস্টেমের সাথে মেলে (যেমন 10kV/0.4kV), ভেক্টর গ্রুপ Dyn11 বেশিরভাগ বাণিজ্যিক অ্যাপ্লিকেশনের জন্য কাজ করে এবং 5-8% এর প্রতিবন্ধকতা মানক। আপনি যদি নিশ্চিত না হন, GUANGBIAN-এর চায়না ফ্যাক্টরি টিম আপনার সেটআপ পর্যালোচনা করতে পারে এবং উত্পাদনের আগে চশমা নিশ্চিত করতে পারে।

অদলবদল করার আগে কী প্রস্তুতি নেবেন?

তিনটি জিনিস চেক করতে হবে:

1. বৈদ্যুতিক মূল্যায়ন — আপনার বাসবার এবং তারগুলি কি উচ্চতর কারেন্ট পরিচালনা করতে পারে? সুরক্ষা স্কিম সামঞ্জস্য প্রয়োজন?

2. স্ট্রাকচারাল চেক — ফাউন্ডেশনের আকার, ইউনিটকে ভিতরে নিয়ে যাওয়ার জন্য প্রবেশ পথ, বায়ুচলাচল অবস্থা।

3. ইউটিলিটি সমন্বয় — একটি ক্ষমতা আপগ্রেডের জন্য আপনার আগত সরবরাহে পরিবর্তনের প্রয়োজন হতে পারে। পাওয়ার শাটডাউন পারমিট তাড়াতাড়ি বাছাই করুন।

আপনি যদি একটি ট্রান্সফরমার প্রতিস্থাপন প্রকল্পের পরিকল্পনা করছেন, আমাদের চীনের কারখানা থেকে GUANGBIAN এর প্রযুক্তিগত দল এই আইটেমগুলি পর্যালোচনা করতে সহায়তা করতে পারে। আমরা আমাদের ম্যানুফ্যাকচারিং ফ্যাসিলিটিতে অনুরূপ কেস পরিচালনা করেছি এবং জানি যে কোন বিবরণগুলি প্রায়শই উপেক্ষা করা হয়।

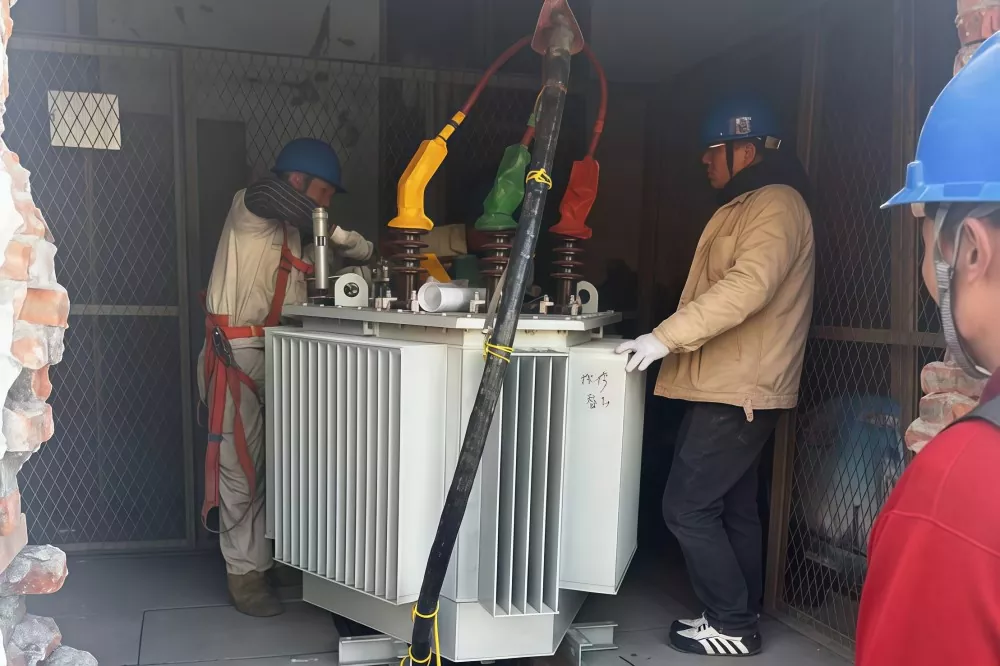

ইনস্টলেশন এবং কমিশনিং

পাওয়ার অফ → সংযোগ বিচ্ছিন্ন → পুরানো ইউনিট সরান → নতুন ট্রান্সফরমারের অবস্থান → তারের → পরীক্ষা → শক্তিবৃদ্ধি করুন

পরীক্ষার ধাপটি এড়িয়ে যাবেন না: বাঁক অনুপাত পরীক্ষা, নিরোধক প্রতিরোধ, ভেক্টর গ্রুপ যাচাইকরণ, প্রতিরোধের পরিমাপ। আপনি সুইচ ফ্লিপ করার আগে সবকিছু পাস করতে হবে। প্রথম কয়েক সপ্তাহের মধ্যে, তাপমাত্রার উপর নজর রাখুন, অস্বাভাবিক শব্দ শুনুন, কম্পন পরীক্ষা করুন।

এটার দাম কত?

একটি 1250kVA ইউনিটের জন্য, ট্রান্সফরমার নিজেই $25,000–45,000 চালায়। ইনস্টলেশন এবং পরিবর্তনের সাথে, প্রকল্পের মোট খরচ প্রায় $35,000-75,000। যদি আপনার বিদ্যমান ইউনিটটি প্রায় 20 বছর ধরে চলমান থাকে, তাহলে এটিকে একটি নতুন দিয়ে প্রতিস্থাপন করা একটি সমান্তরাল ইউনিট যোগ করার চেয়ে বেশি বোধগম্য হয় - কম রক্ষণাবেক্ষণের ঝামেলা, ভাল দক্ষতা।

ইনস্টলেশনের পরে, ফাইলে পরীক্ষার রিপোর্ট এবং তৈরি অঙ্কন রাখুন। ত্রৈমাসিক তাপমাত্রা পরীক্ষা করুন, বার্ষিক একটি তেল বিশ্লেষণ করুন (তেল ভরা ধরনের জন্য)। যথাযথ যত্ন সহ, এই সরঞ্জামটি 20-30 বছর ধরে মসৃণভাবে চালানো উচিত।

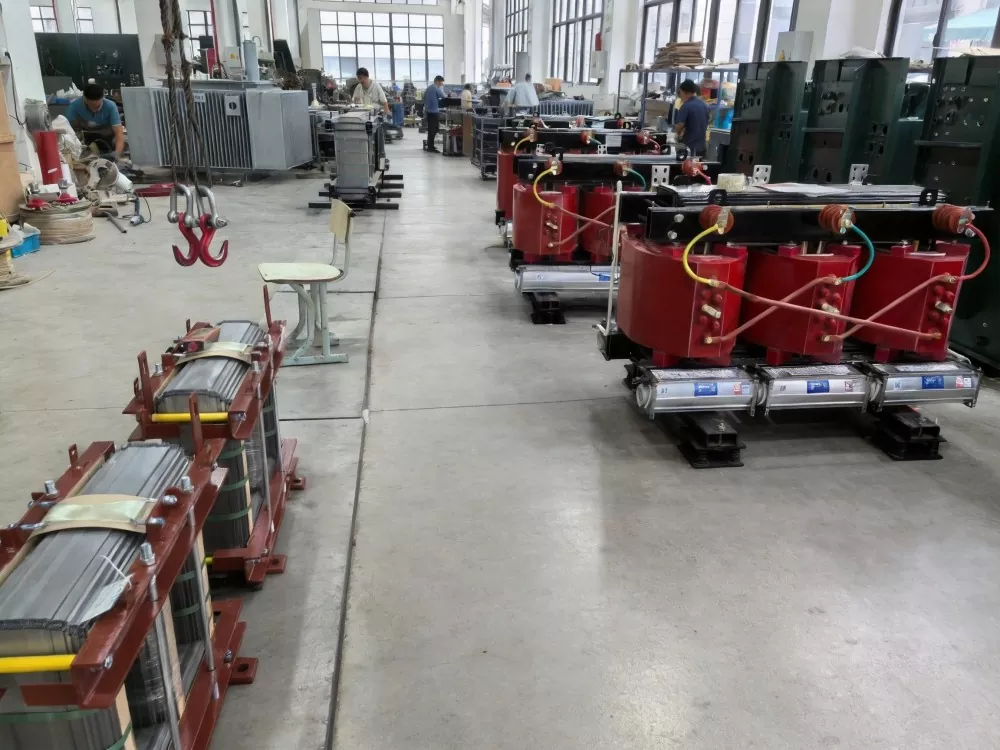

GUANGBIAN-এর চায়না কারখানায়, আমরা ট্রান্সফরমার তৈরি করি যা দীর্ঘ পথ চলার জন্য তৈরি। আপনি ট্রান্সফরমার নির্বাচনের পর্যায়ে আছেন বা চশমা পর্যালোচনা করা প্রয়োজন, আমাদের দল সহায়তা করতে পারে।

স্ট্যান্ডার্ড নতুন ইনস্টলেশন ট্রান্সফরমার থেকে পার্থক্য

FAQ

1. একটি প্রতিস্থাপন তেল নিমজ্জিত ট্রান্সফরমার কি?

এটি একটি তেল-নিমজ্জিত ট্রান্সফরমার যা একটি অপারেটিং পাওয়ার সিস্টেমে বিদ্যমান ট্রান্সফরমারকে প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে। এটি মূল বৈদ্যুতিক অবস্থার সাথে মেলে যাতে সিস্টেমটি ন্যূনতম পরিবর্তনের সাথে চলতে পারে।

2. কখন একটি ট্রান্সফরমার প্রতিস্থাপন করা উচিত?

ট্রান্সফরমার পুরানো হলে (সাধারণত 15-25+ বছর) প্রতিস্থাপনের প্রয়োজন হয়, ঘন ঘন ব্যর্থ হয়, বর্তমান লোডের চাহিদা মেটাতে পারে না বা উচ্চ রক্ষণাবেক্ষণ খরচ হয়

3. আমি কিভাবে প্রতিস্থাপনের জন্য সঠিক ক্ষমতা নির্বাচন করব?

বর্তমান লোড, ভবিষ্যতের সম্প্রসারণ (সাধারণত 15-25% মার্জিন), এবং সিস্টেমের অবস্থা যেমন ভোল্টেজ স্তর এবং ইনস্টলেশন সীমাবদ্ধতার উপর ভিত্তি করে ক্ষমতা নির্বাচন করা হয়।

4. একটি প্রতিস্থাপন ট্রান্সফরমার ক্ষমতা বৃদ্ধি করতে পারে?

হ্যাঁ। একটি প্রতিস্থাপন ইউনিটকে উচ্চ ক্ষমতায় আপগ্রেড করা যেতে পারে, তবে বিদ্যমান কেবল, সুইচগিয়ার এবং সুরক্ষা ব্যবস্থা অবশ্যই সামঞ্জস্যের জন্য পরীক্ষা করা উচিত।

5. একটি ট্রান্সফরমার প্রতিস্থাপন করার সময় কি অবশ্যই মিলবে?

মূল পরামিতিগুলির মধ্যে রয়েছে ভোল্টেজ অনুপাত, ভেক্টর গ্রুপ (সাধারণত Dyn11), প্রতিবন্ধকতা (প্রায় 5-8%), এবং শারীরিক ইনস্টলেশন মাত্রা।

6. প্রতিস্থাপন প্রক্রিয়া কতক্ষণ সময় নেয়?

ইনস্টলেশন এবং প্রতিস্থাপনে সাধারণত 1-3 দিন সময় লাগে, সাইটের অবস্থার উপর নির্ভর করে, এছাড়াও পরীক্ষা এবং কমিশনিংয়ের জন্য অতিরিক্ত সময়।
