SWER একক মেরু মাউন্ট করা ট্রান্সফরমার

ঝেজিয়াং গুয়াংবিয়ান ইলেকট্রিক পাওয়ার টেকনোলজি কোং লিমিটেডের SWER সিঙ্গেল পোল মাউন্টেড ট্রান্সফরমার হল সিঙ্গেল ওয়্যার আর্থ রিটার্ন (SWER) গ্রামীণ এবং দূরবর্তী পাওয়ার সিস্টেমের জন্য ডিজাইন করা একটি উচ্চ-দক্ষ ডিস্ট্রিবিউশন সলিউশন। 20 বছরেরও বেশি ট্রান্সফরমার উত্পাদন দক্ষতা এবং বিশ্বব্যাপী মানগুলির সাথে সম্পূর্ণ সম্মতির সাথে, গুয়াংবিয়ান অফ-গ্রিড এবং দুর্বল-গ্রিড পরিবেশের জন্য স্থিতিশীল, নিরাপদ এবং সাশ্রয়ী ভোল্টেজ রূপান্তর সরবরাহ করে।

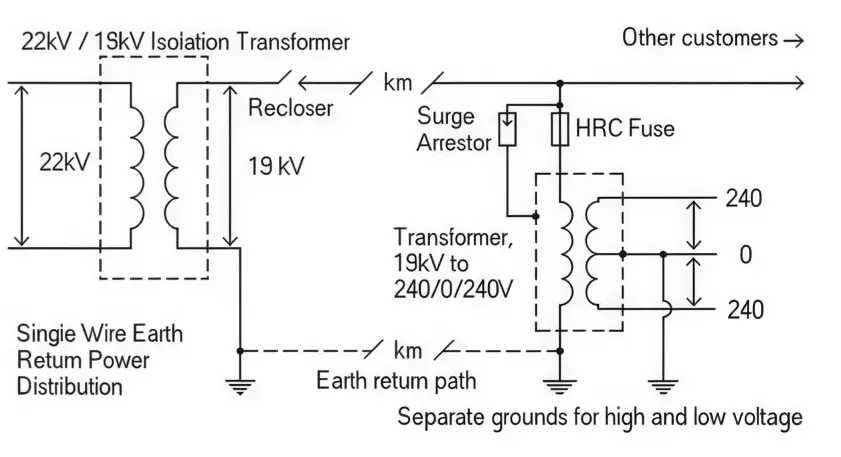

একটি SWER একক মেরু মাউন্টেড ট্রান্সফরমার কি?

একটি SWER সিঙ্গেল পোল মাউন্টেড ট্রান্সফরমার হল একটি বিশেষায়িত পোল-মাউন্টেড ডিস্ট্রিবিউশন ট্রান্সফরমার যা একক-তারের আর্থ রিটার্ন সিস্টেমে ব্যবহৃত হয়, সাধারণত গ্রামীণ বিদ্যুতায়ন প্রকল্পগুলিতে মোতায়েন করা হয় যেখানে ঐতিহ্যগত তিন-ফেজ অবকাঠামো পাওয়া যায় না।

এটি দক্ষতার সাথে আবাসিক, কৃষি এবং ছোট শিল্প অ্যাপ্লিকেশনের জন্য ব্যবহারযোগ্য কম ভোল্টেজে মাঝারি ভোল্টেজ বিতরণ শক্তিকে ধাপে ধাপে নামিয়ে দেয়।

এটির কারণে এটি ব্যাপকভাবে দূরবর্তী গ্রিডে ব্যবহৃত হয়:

● সরলীকৃত ইনস্টলেশন কাঠামো

● অবকাঠামো খরচ কমানো

● দীর্ঘ-দূরত্ব বিতরণে উচ্চ দক্ষতা

● গ্রামীণ ভূখণ্ডে শক্তিশালী অভিযোজনযোগ্যতা

কি এই SWER ট্রান্সফরমার ভিন্ন করে তোলে?

বেশিরভাগ স্ট্যান্ডার্ড ট্রান্সফরমার SWER অপারেটিং নীতিগুলি মাথায় রেখে ডিজাইন করা হয় না। ফলাফল? অকাল নিরোধক ভাঙ্গন, ভোল্টেজের অস্থিরতা, ব্যর্থ পরিদর্শন এবং মারাত্মকভাবে সংক্ষিপ্ত পরিষেবা জীবন। GUANGBIAN এই ইউনিটটিকে বিশেষভাবে SWER নেটওয়ার্কের চাহিদার জন্য প্রকৌশলী করেছে - এই ব্যথার বিন্দুগুলিকে মাটি থেকে দূর করে।

কি আলাদা এই ইউনিট সেট করে?

SWER ডিউটির জন্য উইন্ডিং ডিজাইন টিউন করা হয়েছে:

SWER সিঙ্গেল পোল মাউন্টেড ট্রান্সফরমারের উইন্ডিং একটি অভিন্ন নিরোধক কাঠামো ব্যবহার করার পরিবর্তে SWER-নির্দিষ্ট ভোল্টেজ অবস্থার জন্য অপ্টিমাইজ করা হয়েছে।

এ টার্মিনাল (লাইন) থেকে এক্স টার্মিনাল (পৃথিবী) পর্যন্ত গ্রেডিয়েন্ট ইনসুলেশন ডিজাইন

একটি টার্মিনাল ক্রমাগত লাইন ভোল্টেজ চাপ জন্য চাঙ্গা

প্রগতিশীল নিরোধক প্রকৃত উইন্ডিং ভোল্টেজ স্তরের সাথে মিলেছে

সরাসরি মেরু গ্রাউন্ডিং সংযোগের জন্য X টার্মিনাল শক্তিশালী করা হয়েছে

অসমমিত SWER ভোল্টেজ অবস্থার জন্য নির্মিত, স্ট্যান্ডার্ড ট্রান্সফরমার থেকে ভিন্ন

এই নকশা গ্রামীণ SWER বিতরণ ব্যবস্থায় নির্ভরযোগ্যতা এবং নিরোধক নিরাপত্তা উন্নত করে।

প্রথাগত একক-ফেজ ট্রান্সফরমার উভয় টার্মিনাল জুড়ে অভিন্ন আধা-নিরোধক ব্যবহার করে। SWER ডিউটিতে, এর অর্থ হল নিরোধক চাপ মূলত দ্বিগুণ হয়ে যায়-এবং ব্যর্থতা সাধারণত 3-5 বছরের মধ্যে ঘটে। GUANGBIAN-এর নিবেদিত পদ্ধতি ট্রান্সফরমারের সম্পূর্ণ পরিষেবা জীবন জুড়ে নিরোধক চাপকে ডিজাইনের সীমার মধ্যে রাখে।

গ্রাউন্ডিং সেটআপ কীভাবে ভোল্টেজকে স্থিতিশীল রাখে？

● ওভারসাইজড গ্রাউন্ডিং টার্মিনাল ক্রস-সেকশন আর্থ-পাথ প্রতিরোধ কমায় এবং বর্তমান রিটার্ন স্থায়িত্ব উন্নত করে

● নিম্ন প্রতিরোধ ক্ষমতা আলগা সংযোগ ঝুঁকি এবং স্থানীয় অতিরিক্ত গরম প্রতিরোধ করতে সাহায্য করে

● ±2% এর মধ্যে আউটপুট ভোল্টেজ ওঠানামা সহ একটি স্থিতিশীল বন্ধ-লুপ SWER বর্তমান পথ নিশ্চিত করে

● উইন্ডিংগুলি IEC A/X টার্মিনাল লেবেলিং মান অনুসরণ করে, তারের ত্রুটিগুলি যেমন বিপরীত পোলারিটি প্রতিরোধ করে এবং সঠিক SWER ইনস্টলেশন নিশ্চিত করে

দীর্ঘ-দূরত্ব ভোল্টেজ নিয়ন্ত্রণ:

● একটি 5-পজিশন নো-লোড ট্যাপ চেঞ্জার (18kV–20kV রেঞ্জ) দিয়ে সজ্জিত

● দীর্ঘ SWER বিতরণ লাইন জুড়ে ভোল্টেজ ড্রপের জন্য ক্ষতিপূরণ দেয়

● লাইনের শুরু থেকে শেষ পর্যন্ত স্থিতিশীল 240V আউটপুট বজায় রাখে

● সমস্ত ট্যাপ সেটিংস IEC নির্ভুলতার মান অনুযায়ী ফ্যাক্টরি-ক্যালিব্রেট করা হয়

এটি দীর্ঘ-দূরত্বের গ্রামীণ বিদ্যুৎ নেটওয়ার্কগুলিতে নিম্নধারার সরঞ্জামগুলির ধারাবাহিক কর্মক্ষমতা এবং সুরক্ষা নিশ্চিত করে।

এটা কিভাবে কঠিন পরিস্থিতিতে ধরে রাখে?

তেলে নিমজ্জিত সিল করা হাউজিং জল এবং ধুলোকে দূরে রাখে, তাপমাত্রার পরিবর্তনগুলি পরিচালনা করে এবং UV এক্সপোজার বন্ধ করে। এটি -40°C থেকে +55°C পর্যন্ত চলে - তাই উচ্চ-উচ্চ মালভূমি, খোলা চারণভূমি, জঙ্গলযুক্ত এলাকা এবং মরুভূমির ফ্ল্যাটগুলি কোনো বিশেষ পরিবর্তন ছাড়াই এর অপারেটিং উইন্ডোর মধ্যে পড়ে।

ONAN কুলিং - তেল প্রাকৃতিক বায়ু প্রাকৃতিক জন্য সংক্ষিপ্ত - কোন ফ্যান, কোন পাম্প, কোন কিছুর উপর নির্ভর করে না যা ঘূর্ণায়মান বা জীর্ণ হয়। এটি মেরুতে ঠেকানোর পরে, এটি নিজের যত্ন নেয়। নিকটতম পরিষেবা ট্রাক থেকে দূরে কর্মরত ক্রুদের জন্য, যা ইউনিটের জীবনের তুলনায় অনেক কম রক্ষণাবেক্ষণের ব্যয়কে অনুবাদ করে।

আন্তর্জাতিক মান পূরণ

IEC 60076-এ পাওয়ার ট্রান্সফরমারের জন্য বিশ্বব্যাপী স্বীকৃত মান প্রতিটি ইউনিট ডিজাইন, নির্মিত এবং পরীক্ষা করা হয়েছে। কারখানার মেঝে থেকে কাগজপত্র এবং ট্রেসেবিলিটি রয়েছে।

সম্পূর্ণ ফ্যাক্টরি টেস্ট রিপোর্ট প্রতিটি ট্রান্সফরমারের সাথে আসে—যখন আপনি প্রজেক্টে বিডিং করেন বা একটি পরিদর্শন সাফ করার প্রয়োজন হয় তখন দরকারী।

SWER সিস্টেমগুলি স্ট্যান্ডার্ড গ্রিডের চেয়ে একক-ফেজ গ্রাউন্ড ফল্টগুলি আলাদাভাবে দেখে। এই ট্রান্সফরমারটিকে সেই ফল্ট অবস্থার অধীনে পূর্ণ 2 সেকেন্ডের জন্য তার রেটেড কারেন্টের 20 গুণ নেওয়ার জন্য রেট করা হয়েছে - যখন স্ট্যান্ডার্ড লাইন সুরক্ষার সাথে যুক্ত করা হয়, এটি দ্রুত ত্রুটিগুলি পরিষ্কার করে এবং সরঞ্জামের ক্ষতি থেকে দূরে রাখে।

কোথায় এটি ব্যবহার করা হয়?

SWER সিঙ্গেল পোল মাউন্টেড ট্রান্সফরমার কম খরচে, দূর-দূরত্বের গ্রামীণ এবং দূরবর্তী বিদ্যুৎ সরবরাহের জন্য আদর্শ:

● গ্রামীণ বিদ্যুতায়ন: প্রচলিত সিস্টেম বনাম ~70% পর্যন্ত নিম্ন লাইন নির্মাণ খরচ সহ বিচ্ছিন্ন বাড়িগুলিকে শক্তি প্রদান করা

● দূরবর্তী মানবহীন সাইট: টেলিকম টাওয়ার, আবহাওয়া স্টেশন, বন/ফায়ার মনিটরিং পয়েন্ট, সীমান্ত পোস্ট

● কৃষি: সেচ পাম্প, পশুসম্পদ ব্যবস্থা, গ্রিনহাউস এবং বিক্ষিপ্ত খামার সরঞ্জাম

● নির্মাণ ও খনির শিবির: গ্রিড সম্প্রসারণের আগে মহাসড়ক, রেলপথ এবং খনির কার্যক্রমের জন্য অস্থায়ী শক্তি

● দ্বীপ এবং অফ-গ্রিড সুবিধা: ছোট রিসর্ট, রেঞ্জার স্টেশন এবং দূরবর্তী পর্যটন অবকাঠামো

এমন এলাকার জন্য একটি বাস্তব সমাধান যেখানে প্রচলিত তিন-ফেজ নেটওয়ার্কগুলিকে প্রসারিত করা খরচ-কার্যকর নয়।

কেন GUANGBIAN SWER ইউনিট ভাল পারফর্ম করে？

স্ট্যান্ডার্ড ট্রান্সফরমারগুলি প্রায়শই SWER সিস্টেমে লড়াই করে, যার ফলে নিরোধক চাপ, ভোল্টেজের অস্থিরতা এবং উচ্চতর রক্ষণাবেক্ষণের প্রয়োজন হয়।

GUANGBIAN SWER একক পোল মাউন্টেড ট্রান্সফরমারটি SWER অপারেশনের জন্য বিশেষভাবে ইঞ্জিনিয়ার করা হয়েছে:

● SWER অবস্থার জন্য উদ্দেশ্য-নির্মিত উইন্ডিং এবং ইনসুলেশন ডিজাইন

● স্থিতিশীল রিটার্ন কারেন্টের জন্য অপ্টিমাইজ করা গ্রাউন্ডিং স্ট্রাকচার

● উন্নত ভোল্টেজ স্থায়িত্ব এবং সিস্টেম নির্ভরযোগ্যতা

● কম রক্ষণাবেক্ষণ সমস্যা এবং দীর্ঘ সেবা জীবন

● পরিদর্শন প্রয়োজনীয়তা সঙ্গে সহজ সম্মতি

● বাস্তব-বিশ্ব SWER অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, প্রচলিত ট্রান্সফরমার মডেল থেকে অভিযোজিত নয়।

গ্লোবাল স্ট্যান্ডার্ড এবং কোয়ালিটি অ্যাসুরেন্স

ঝেজিয়াং গুয়াংবিয়ান ইলেকট্রিক পাওয়ার টেকনোলজি কোং, লিমিটেড 2004 সাল থেকে একটি শক্তিশালী প্রযুক্তিগত ভিত্তি তৈরি করেছে, একটি গার্হস্থ্য ট্রান্সফরমার প্রস্তুতকারক থেকে একটি বিশ্বব্যাপী সরবরাহকারীতে পরিণত হয়েছে।

মূল সুবিধার মধ্যে রয়েছে:

● 20+ বছরের ট্রান্সফরমার ইঞ্জিনিয়ারিং অভিজ্ঞতা

● আন্তর্জাতিক মানের দক্ষতা সহ প্রত্যয়িত প্রকৌশল দল

● মাল্টি-ওয়ার্কশপ উত্পাদন সিস্টেম সম্পূর্ণ প্রক্রিয়া ট্রেসেবিলিটি নিশ্চিত করে

● নকশা, দক্ষতা, এবং নিরাপত্তা সম্মতিতে ক্রমাগত উন্নতি

● স্বাধীন রপ্তানি কার্যক্রম 2020 সালে প্রতিষ্ঠিত

এটি নিশ্চিত করে যে প্রতিটি SWER সিঙ্গেল পোল মাউন্টেড ট্রান্সফরমার নির্ভরযোগ্যতা এবং নিরাপত্তার জন্য বিশ্বব্যাপী প্রত্যাশা পূরণ করে।
