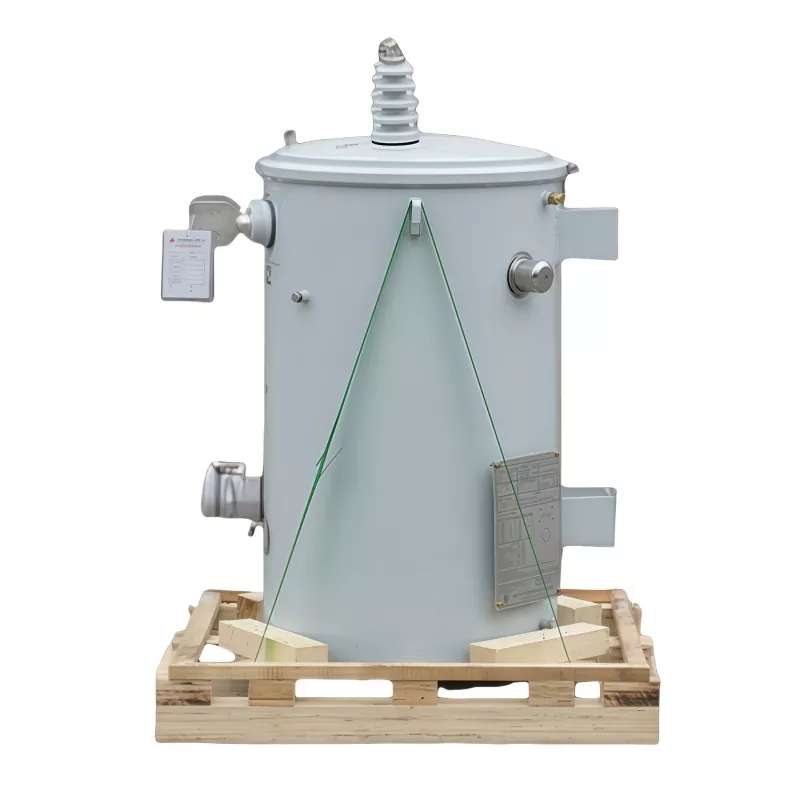

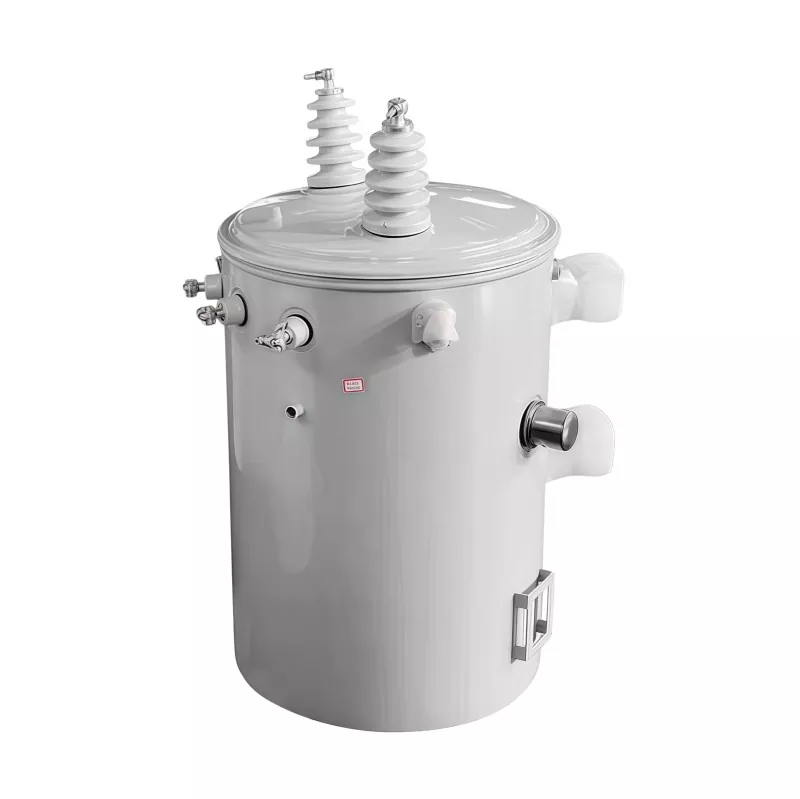

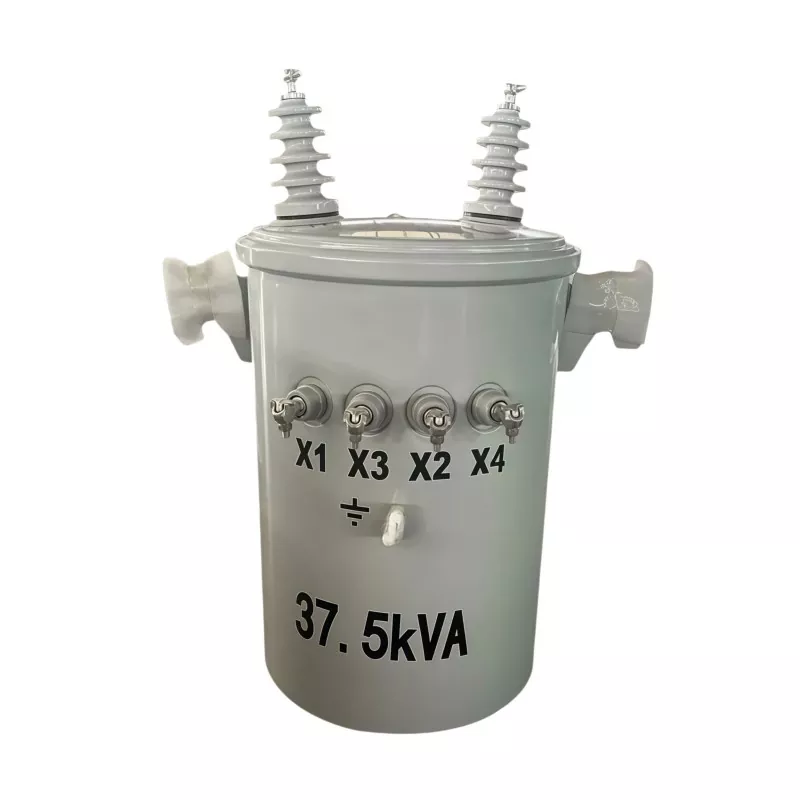

37.5KVA পোল-মাউন্টেড ট্রান্সফরমার

একটি 37.5KVA পোল-মাউন্টেড ট্রান্সফরমার হল একটি বৈদ্যুতিক বিতরণ ট্রান্সফরমার যা আবাসিক, বাণিজ্যিক, কৃষি এবং হালকা শিল্প পাওয়ার অ্যাপ্লিকেশনের জন্য পাওয়ার লাইন থেকে মাঝারি-ভোল্টেজের বিদ্যুৎকে কম ব্যবহারযোগ্য ভোল্টেজে কমাতে ইউটিলিটি খুঁটিতে ইনস্টল করা হয়। 37.5 কিলোভোল্ট-অ্যাম্পিয়ার (KVA) এর রেটেড ক্ষমতা সহ, এটি সাধারণত শহর ও গ্রামীণ এলাকায় স্থিতিশীল, দক্ষ এবং নির্ভরযোগ্য বিদ্যুৎ সরবরাহের জন্য ওভারহেড বিদ্যুৎ বিতরণ ব্যবস্থায় ব্যবহৃত হয়। এর কমপ্যাক্ট পোল-মাউন্টেড ডিজাইন গ্রাউন্ড স্পেস বাঁচাতে সাহায্য করে, ইন্সটলেশন সহজ করে এবং সাশ্রয়ী পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক সমর্থন করে।

কাজের নীতি

একটি মেরু-মাউন্ট করা ট্রান্সফরমার ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতির উপর ভিত্তি করে কাজ করে।

উচ্চ ভোল্টেজ ইনপুট

ওভারহেড ডিস্ট্রিবিউশন লাইনের মাধ্যমে প্রাথমিক ওয়াইন্ডিংয়ে মাঝারি বা উচ্চ ভোল্টেজের বিদ্যুৎ সরবরাহ করা হয়।

ম্যাগনেটিক ফিল্ড জেনারেশন

যখন পর্যায়ক্রমে প্রাইমারি উইন্ডিং এর মধ্য দিয়ে প্রবাহিত হয়, তখন এটি ট্রান্সফরমার কোরের মধ্যে একটি পরিবর্তনশীল চৌম্বক ক্ষেত্র তৈরি করে।

ভোল্টেজ ট্রান্সফরমেশন

এই চৌম্বক ক্ষেত্রটি সেকেন্ডারি উইন্ডিংয়ে ভোল্টেজকে প্ররোচিত করে। উইন্ডিংগুলির মধ্যে বাঁক অনুপাতের উপর ভিত্তি করে, ভোল্টেজ একটি নিম্ন ব্যবহারযোগ্য স্তরে নামানো হয়।

স্থিতিশীল আউটপুট সরবরাহ

রূপান্তরিত কম ভোল্টেজ বিদ্যুৎ তারপরে স্থিতিশীল কর্মক্ষমতা সহ আবাসিক, বাণিজ্যিক বা শিল্প ব্যবহারকারীদের কাছে বিতরণ করা হয়।

অ্যাপ্লিকেশন

একটি 37.5KVA পোল-মাউন্টেড ট্রান্সফরমার কম থেকে মাঝারি লোড বিতরণ সিস্টেমের জন্য ডিজাইন করা হয়েছে, দক্ষতার সাথে শেষ ব্যবহারকারীদের জন্য ব্যবহারযোগ্য কম ভোল্টেজে মাঝারি ভোল্টেজের বিদ্যুত নামিয়ে দেয়। নিম্নলিখিত পরিস্থিতিতে এটি ব্যাপকভাবে ব্যবহৃত হয়:

আবাসিক বিদ্যুৎ বিতরণ

আবাসিক এলাকা, গ্রামীণ বাড়ি এবং ছোট সম্প্রদায়ের জন্য আদর্শ, আলো, গৃহস্থালী যন্ত্রপাতি এবং দৈনিক বিদ্যুৎ ব্যবহারের জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ করে।

গ্রামীণ বিদ্যুতায়ন প্রকল্প

সাধারণ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তার কারণে গ্রামীণ গ্রিড সম্প্রসারণ এবং দূরবর্তী এলাকার পাওয়ার সাপ্লাই সিস্টেমগুলিতে সাধারণত ব্যবহৃত হয়।

কৃষি শক্তি সিস্টেম

খামার, সেচ ব্যবস্থা, পশুসম্পদ সুবিধা এবং গ্রিনহাউস, পাওয়ার পাম্প, মোটর এবং কৃষি যন্ত্রপাতির জন্য উপযুক্ত।

ছোট বাণিজ্যিক সুবিধা

স্থিতিশীল বাণিজ্যিক বিদ্যুৎ সরবরাহের জন্য ছোট অফিস, খুচরা দোকান, গ্যাস স্টেশন, ওয়ার্কশপ এবং স্টোরেজ সুবিধাগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়।

হালকা শিল্প অ্যাপ্লিকেশন

মাঝারি শক্তির চাহিদা সহ ছোট কারখানা, প্রক্রিয়াকরণ কর্মশালা এবং রক্ষণাবেক্ষণ সুবিধাগুলিতে ব্যবহৃত হয়।

অস্থায়ী বিদ্যুৎ সরবরাহ প্রকল্প

নির্মাণ সাইট এবং অস্থায়ী বহিরঙ্গন প্রকৌশল প্রকল্পগুলিতে সাধারণ এবং নমনীয় এবং নির্ভরযোগ্য বিদ্যুৎ বিতরণের প্রয়োজন।

আসুন জেনে নেই কিভাবে গুয়ানজিবিয়ান আসলে একটি তৈরি করে।

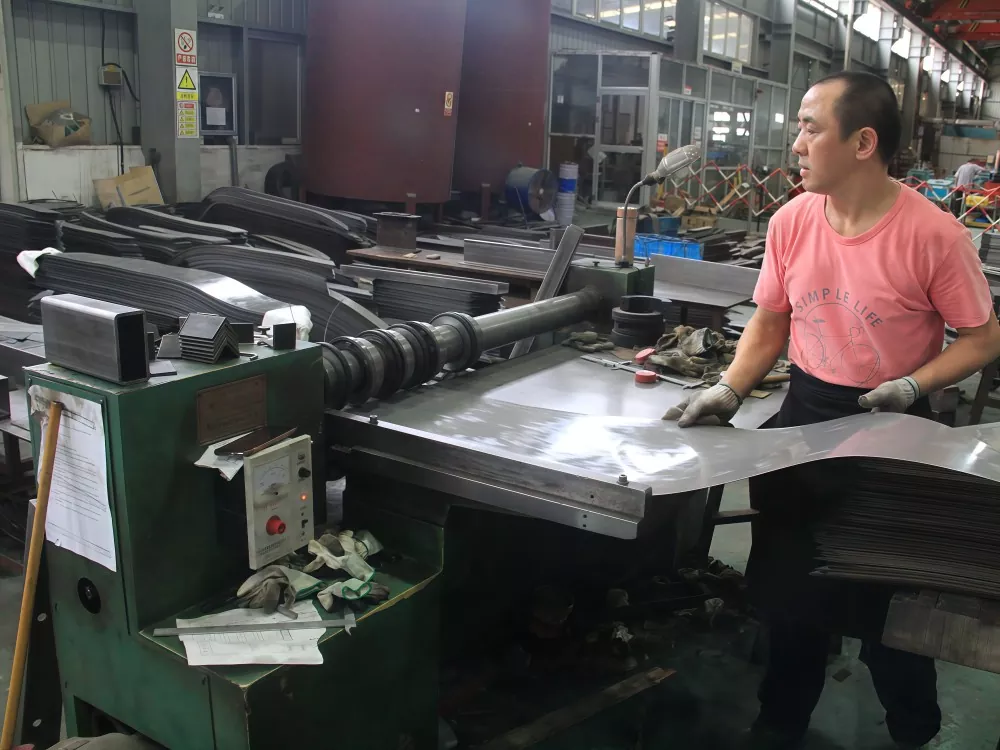

ধাপ 1: মূল বানোয়াট

মূল শস্য-ভিত্তিক সিলিকন ইস্পাত দিয়ে শুরু হয়। দুর্দান্ত চৌম্বকীয় বৈশিষ্ট্য, তবে এটি ভঙ্গুর - আপনি এটিকে নিয়মিত ইস্পাতের মতো স্ট্যাম্প করতে পারবেন না।

আমরা শীটগুলিকে নির্দিষ্ট মাত্রায় কেটে ফেলি, তারপরে বিশেষ সরঞ্জামগুলিতে স্তরে স্তরে তাদের স্ট্যাক করি। প্রতিটি স্তরের জয়েন্টগুলি নীচের একটি থেকে অফসেট করা হয়, যা চৌম্বক পথে বায়ুর ফাঁকগুলিকে ন্যূনতম পর্যন্ত রাখে। একবার আমরা লক্ষ্যের বেধে পৌঁছানোর পর, পুরো স্ট্যাকটি শক্তভাবে আটকে দেওয়া হয় এবং সমস্ত কিছু জায়গায় লক করার জন্য ভ্যাকুয়াম-অন্তর্ভুক্ত হয়।

ট্রান্সফরমার উত্পাদন প্রক্রিয়া এই ধাপের উপর নির্ভর করে। স্ট্যাক ফ্যাক্টর, পৃষ্ঠের সমতলতা, ক্ল্যাম্পিং চাপ—এইগুলির যেকোনটি মিস করুন এবং নো-লোড লস স্পেকের উপর চলবে।

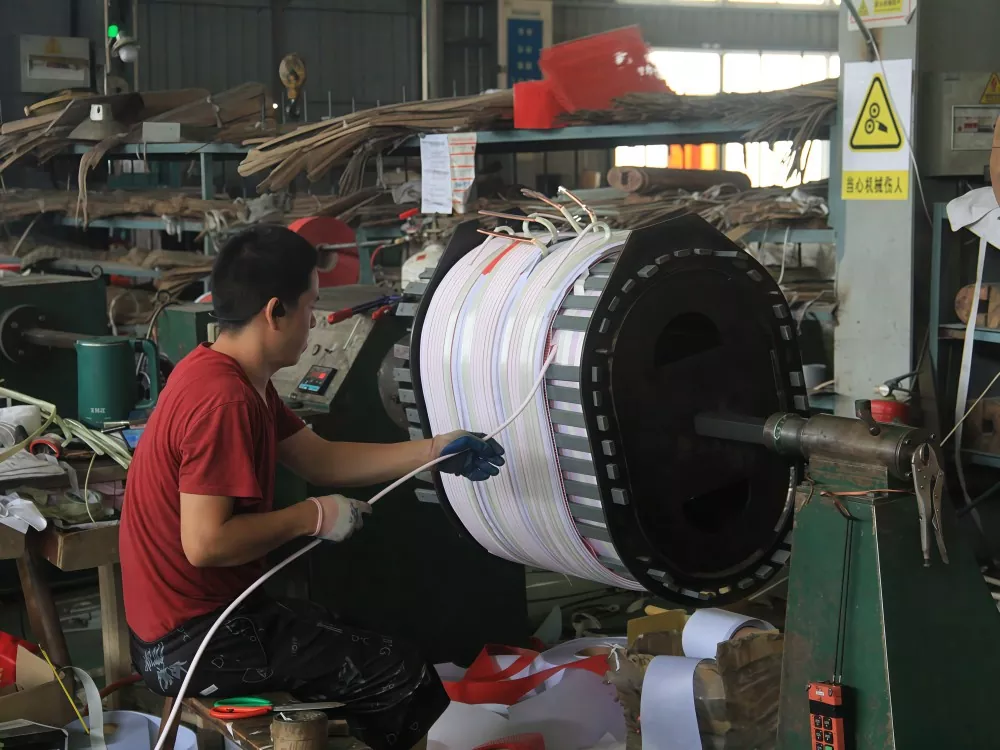

ধাপ 2: উইন্ডিং

এখানেই এটা সমালোচনামূলক হয়। উইন্ডিং দোকানটি নিয়ন্ত্রিত তাপমাত্রা এবং আর্দ্রতায় চলে। অপারেটররা উইন্ডিং মেশিনে বসে, কয়েলের আগের কয়েলে তামার তার খাওয়ায়, পালাক্রমে, এটি সমান এবং শক্ত করে রাখে।

GUANGBIAN-এর 37.5 kva পোল মাউন্ট করা ট্রান্সফরমার খাঁটি তামার উইন্ডিং ব্যবহার করে - অ্যালুমিনিয়াম নয়। আমরা আমাদের চায়না ফ্যাসিলিটিতে এগুলি তৈরি করি, এবং প্রতিটি বিবরণ গুরুত্বপূর্ণ: তারের গেজ, বাঁকের সংখ্যা, লেয়ারিং প্যাটার্ন। বাতাস খুব আলগা, কুণ্ডলী যান্ত্রিক শক্তি অভাব. বাতাস খুব টাইট, আপনি নিরোধক চূর্ণ.

একবার ক্ষত হলে, কয়েল ভ্যাকুয়াম ইমপ্রেগনেশনের মধ্য দিয়ে যায়। অন্তরক বার্নিশ প্রতিটি ফাঁকে প্রবেশ করে, বাঁকগুলিকে জায়গায় লক করে এবং বায়ুকে অস্তরক শক্তি এবং উত্তম তাপ অপচয় উভয়ই দেয়।

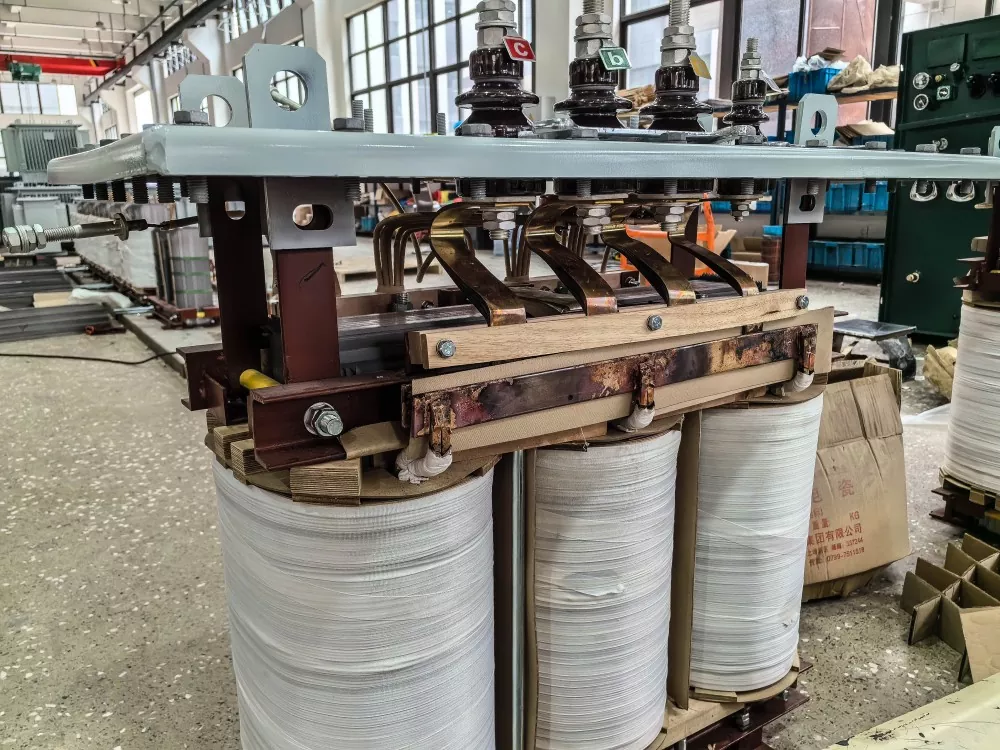

ধাপ 3: কোর এবং কয়েল সমাবেশ

ক্ষত কুণ্ডলী কোর পায়ে স্লাইড. ইনসুলেশন স্পেসারগুলি ভিতরে যায়, লিডগুলি সংযুক্ত হয় এবং পুরো সক্রিয় অংশটি আকার নেয়। উইন্ডিংগুলির মধ্যে ক্লিয়ারেন্সগুলি মান পূরণ করতে হবে—এখানে কোনও শর্টকাট নেই৷

একবার একত্রিত হলে, সক্রিয় অংশটি অবিলম্বে ট্রান্সফরমার ফ্যাক্টরি পরীক্ষার মাধ্যমে যায়: ভোল্টেজ পরীক্ষা এবং ডিসি প্রতিরোধের পরিমাপ সহ্য করা। কিছু বন্ধ, এমনকি সামান্য, এই পর্যায়ে ধরা হয়.

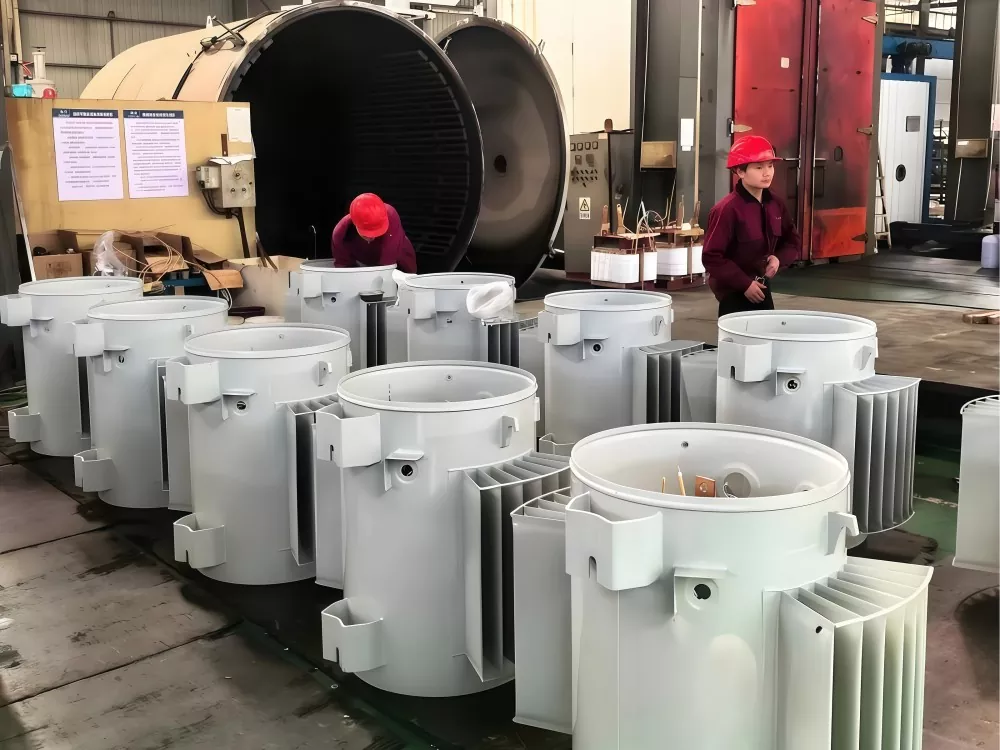

ধাপ 4: ট্যাঙ্ক সমাবেশ

সক্রিয় অংশ পরিদর্শন পাস? এটি ট্যাঙ্কে নামিয়ে দেওয়া হয়। ট্যাঙ্কটি হল ট্রান্সফরমারের শেল—অন্তরক তেল দিয়ে ভরা যা ডাবল ডিউটি ​​করে: ডাইলেক্ট্রিক বাধা এবং কুল্যান্ট।

আমরা GUANGBIAN-এ উচ্চ-গ্রেডের খনিজ নিরোধক তেল ব্যবহার করি। ভিতরে যাওয়ার আগে ডিহাইড্রেটেড এবং ডিগ্যাস হয়ে যায়। ট্যাঙ্কটি নিজেই ঢালাই করা হয় এবং প্রতিটি ওয়েল্ড সিম এক্স-রে পরিদর্শন করা হয়। কোন ফাঁস অনুমোদিত.

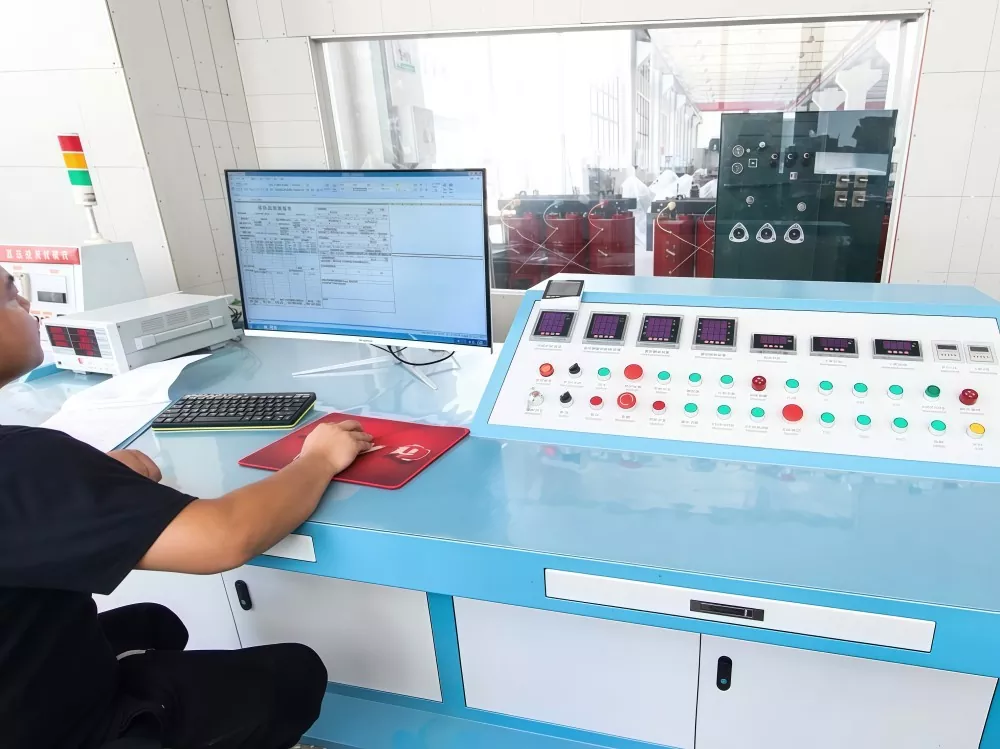

ধাপ 5: চূড়ান্ত পরীক্ষা

কোনো ইউনিট কারখানা ছেড়ে যাওয়ার আগে, এটি একটি সম্পূর্ণ পরীক্ষার রুটিনের মাধ্যমে চলে:

নো-লোড পরীক্ষা: আমরা মাধ্যমিক দিকে সংযুক্ত কিছুই না দিয়ে এটিকে শক্তিশালী করি। বর্তমান এবং ক্ষতির রিডিং আমাদের জানায় যে মূল আচরণ করছে কিনা। একটি 37.5 kva পোল মাউন্ট করা ট্রান্সফরমারে, নো-লোড লস ≤113W বা তার নিচে আসতে হবে।

লোড পরীক্ষা: এটিতে সম্পূর্ণ রেটযুক্ত লোড রাখুন এবং নম্বরগুলি দেখুন। লোড লস ≤413W-তে থাকে এবং তাপমাত্রা বৃদ্ধি 65°C অতিক্রম করে না।

ভোল্টেজ পরীক্ষা সহ্য করুন: 21kV পাওয়ার ফ্রিকোয়েন্সিতে HV উইন্ডিং-এ এক পুরো মিনিটের জন্য। LV পাশে 10kV। যদি নিরোধক ধরে থাকে, আমরা এগিয়ে যাই।

ইমপালস ভোল্টেজ পরীক্ষা: একটি 60kV স্পাইক প্রাথমিকে আঘাত করে, 30kV সেকেন্ডারিতে আঘাত করে। এটি আপনাকে বলে যে তামার উইন্ডিং ট্রান্সফরমার একটি বাস্তব বজ্রপাতের ঘটনা পরিচালনা করতে পারে কিনা।

ইনসুলেটিং অয়েল টেস্ট: ব্রেকডাউন ভোল্টেজ, আর্দ্রতা কন্টেন্ট, ডিসিপেশন ফ্যাক্টর—প্রত্যেককে পাস করতে হবে।

প্রতিটা পরীক্ষা ক্লিয়ার? তারপর - এবং শুধুমাত্র তারপর - এটি কারখানার লেবেল উপার্জন করে।

ধাপ 6: প্যাকিং এবং শিপিং

সব পরীক্ষায় উত্তীর্ণ? ট্রান্সফরমারটি একটি আর্দ্রতা-প্রমাণ কভার পায়, একটি কাঠের প্যালেটে আটকে থাকে এবং চালানের জন্য প্রস্তুত থাকে। প্রতিটি GUANGBIAN ইউনিট একটি অনন্য ক্রমিক নম্বর বহন করে—নেমপ্লেট এবং বেসে দৃশ্যমান। সেই নম্বরটি ট্রেস করুন, এবং আপনি উত্পাদনের তারিখ, পরীক্ষার রেকর্ডগুলি, এমনকি কোন ব্যাচের কাঁচামাল এটিতে গিয়েছিল তা খুঁজে পাবেন।

এতক্ষণে আপনি ছবি পাবেন। একটি 37.5KVA পোল-মাউন্টেড ট্রান্সফরমার শুধুমাত্র ধাতু এবং তারের একসাথে ছোঁড়া নয়। ট্রান্সফরমার উত্পাদন প্রক্রিয়ার সাথে বাস্তব নৈপুণ্য এবং প্রকৃত মানুষ প্রতিটি পদক্ষেপে মনোযোগ প্রদান করে। দামের ব্যাপার, কিন্তু উৎপাদন ক্ষমতা এবং মান নিয়ন্ত্রণের ব্যাপারটা বেশি।

কেন একটি পোল-মাউন্টেড ট্রান্সফরমার ব্যবহার করবেন?

গ্রাউন্ড-মাউন্ট করা ট্রান্সফরমারের তুলনায়, পোল-মাউন্ট করা ট্রান্সফরমারগুলি বেশ কয়েকটি উল্লেখযোগ্য সুবিধা প্রদান করে:

স্থান-সংরক্ষণ ইনস্টলেশন

ইউটিলিটি খুঁটিতে ইনস্টল করা, গ্রাউন্ড স্পেস বা ডেডিকেটেড ট্রান্সফরমার কক্ষের প্রয়োজনীয়তা দূর করে।

নিম্ন অবকাঠামো খরচ

ভিত্তি, ঘের, বা অতিরিক্ত সিভিল কাজের প্রয়োজন এড়িয়ে নির্মাণ ব্যয় হ্রাস করে।

গ্রামীণ বিতরণের জন্য দক্ষ

গ্রামীণ এবং প্রত্যন্ত অঞ্চলের জন্য অত্যন্ত উপযুক্ত যেখানে ওভারহেড বিতরণ নেটওয়ার্কগুলি সাধারণত ব্যবহৃত হয়।

সহজ রক্ষণাবেক্ষণ অ্যাক্সেস

ডাউনটাইম হ্রাস করে পরিদর্শন, রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য সুবিধাজনক উচ্চতায় মাউন্ট করা হয়েছে।

উন্নত নিরাপত্তা

উন্নত ইনস্টলেশন দুর্ঘটনাজনিত যোগাযোগ, ভাঙচুর এবং পরিবেশগত ক্ষতির ঝুঁকি হ্রাস করে।

নির্ভরযোগ্য আউটডোর অপারেশন

দীর্ঘমেয়াদী বহিরঙ্গন পারফরম্যান্সের জন্য আবহাওয়া-প্রতিরোধী এবং জারা-প্রতিরোধী বৈশিষ্ট্যগুলির সাথে ডিজাইন করা হয়েছে।

ওভারহেড পাওয়ার নেটওয়ার্কের জন্য পারফেক্ট

ওভারহেড ডিস্ট্রিবিউশন সিস্টেমে একটি সাশ্রয়ী এবং দক্ষ শক্তি সমাধান হিসাবে ব্যাপকভাবে ব্যবহৃত হয়।

নিজের জন্য এটি দেখতে চান? GUANGBIAN আমাদের চীন কারখানায় উত্পাদন করে, এবং আমরা কারখানা পরিদর্শন স্বাগত জানাই। একটি ট্যুর নির্ধারণ করতে পৌঁছান.
