কিভাবে একটি 150KVA ড্রাই টাইপ আইসোলেশন ট্রান্সফরমার নিরাপদ এবং নমনীয় বিদ্যুৎ বিতরণের উন্নতি করতে পারে

নিবন্ধের সারাংশ:একটি সঠিকভাবে নির্বাচিত ট্রান্সফরমার পাওয়ার ডিস্ট্রিবিউশন নিরাপত্তা, ভোল্টেজ রূপান্তর, সরঞ্জামের সামঞ্জস্যতা এবং সাইটের নির্ভরযোগ্যতার ক্ষেত্রে একটি বড় পার্থক্য করতে পারে। দ150KVA ড্রাই টাইপ আইসোলেশন ট্রান্সফরমারথেকেগুয়াংবিয়ান480V ইনপুট, 400V থ্রি-ফেজ এবং 230V সিঙ্গেল-ফেজ আউটপুট, ফুল কপার উইন্ডিংস, ডেল্টা-স্টার সংযোগ, IP43 স্টেইনলেস-স্টীল ঘের, স্বয়ংক্রিয় ফ্যান কুলিং, এবং MCCB সুরক্ষা সহ বৈদ্যুতিক বিচ্ছিন্নতা এবং কম-ভোল্টেজ বিতরণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে৷ এই নিবন্ধটি এর কনফিগারেশন, কাজের নীতি, প্রয়োগের পরিস্থিতি, প্রযুক্তিগত বিবেচনা এবং শিল্প ও নির্মাণ প্রকল্পগুলির জন্য নির্বাচনের কারণগুলি ব্যাখ্যা করে।

সূচিপত্র

1. একটি 150KVA ড্রাই টাইপ আইসোলেশন ট্রান্সফরমার কি?
2. মূল প্রযুক্তিগত বিশেষ উল্লেখ কি?
3. এই ট্রান্সফরমারটি কী কী সুবিধা দেয়?
4. এটা কোথায় ব্যবহার করা যেতে পারে?
5. কিভাবে আপনি সঠিক কনফিগারেশন নির্বাচন করা উচিত?
6. এটি কিভাবে অন্যান্য ট্রান্সফরমার বিকল্পগুলির সাথে তুলনা করে?
7. এটা কিভাবে তৈরি এবং পরীক্ষা করা হয়?
8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
9. একটি কাস্টমাইজড ট্রান্সফরমার সমাধান প্রয়োজন?

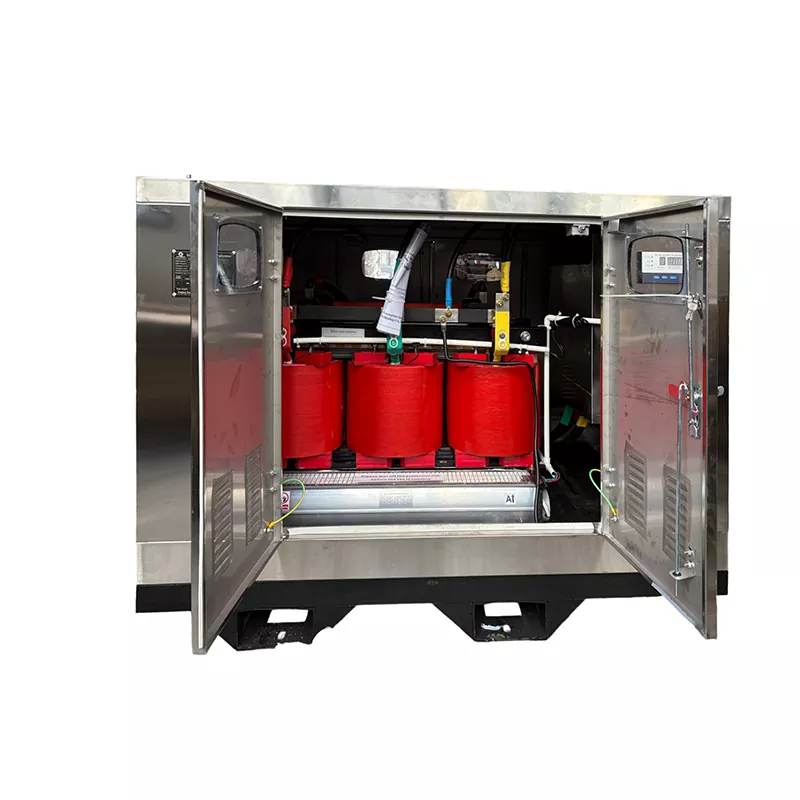

একটি 150KVA ড্রাই টাইপ আইসোলেশন ট্রান্সফরমার কি?

একটি 150KVA ড্রাই টাইপ আইসোলেশন ট্রান্সফরমার হল একটি তিন-ফেজ ট্রান্সফরমার যা বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করার জন্য ডিজাইন করা হয়েছে যখন আগত শক্তিকে একটি প্রয়োজনীয় নিম্ন-ভোল্টেজ বিতরণ স্তরে রূপান্তরিত করে। তেল-নিমজ্জিত ট্রান্সফরমারের বিপরীতে, শুষ্ক ধরনের ডিজাইনে তেল নিরোধক না করে কঠিন নিরোধক এবং বায়ু-ভিত্তিক শীতল ব্যবস্থা ব্যবহার করে, যা এগুলিকে অভ্যন্তরীণ স্থাপনা এবং নির্বাচিত শিল্প বা নির্মাণ পরিবেশের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

গুয়াংবিয়ান কনফিগারেশন একটি ব্যবহার করে480V লাইন-ভোল্টেজ ইনপুটএবং প্রদান করে400V তিন-ফেজ এবং 230V একক-ফেজ আউটপুট. এর ডেল্টা-স্টার (Δ-Y) উইন্ডিং সংযোগটি সেকেন্ডারি সাইডকে তিন-ফেজ লোড সমর্থন করার সময় একক-ফেজ বিতরণের জন্য একটি নিরপেক্ষ বিন্দু প্রদান করতে দেয়।

150 kVA এর রেটেড ক্ষমতা সহ, ট্রান্সফরমারটি যন্ত্রপাতি এবং সহায়ক বৈদ্যুতিক লোডের মিশ্রণ পরিবেশন করতে পারে যখন সাইটের প্রকৃত চাহিদা, স্টার্টিং কারেন্ট, পাওয়ার ফ্যাক্টর, লোড ফ্যাক্টর এবং একই সাথে অপারেশন সঠিকভাবে গণনা করা হয়।

মূল প্রযুক্তিগত বিশেষ উল্লেখ কি?

একটি ট্রান্সফরমার কেনার আগে বৈদ্যুতিক কনফিগারেশন বোঝা অপরিহার্য কারণ ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ বিন্যাস, ঘের সুরক্ষা, উইন্ডিং উপাদান এবং শীতল পদ্ধতি সমস্ত সিস্টেমের সামঞ্জস্যকে প্রভাবিত করে।

এই কনফিগারেশনটি বিশেষভাবে ব্যবহারিক যখন একটি পাওয়ার উত্সকে তিন-ফেজ যন্ত্রপাতি এবং একক-ফেজ সহায়ক সরঞ্জাম উভয়ই সমর্থন করতে হবে। যাইহোক, নেমপ্লেট ক্ষমতাকে একটি ইঙ্গিত হিসাবে বিবেচনা করা উচিত নয় যে প্রতিটি সংযুক্ত ডিভাইস একই সাথে সম্পূর্ণ রেট পাওয়ারে কাজ করতে পারে।

এই ট্রান্সফরমারটি কী কী সুবিধা দেয়?

ডাউনস্ট্রিম লোডের জন্য বৈদ্যুতিক বিচ্ছিন্নতা

বিচ্ছিন্নতা ট্রান্সফরমার কাপলিং এর মাধ্যমে প্রাথমিক এবং মাধ্যমিক বৈদ্যুতিক সার্কিটগুলিকে পৃথক করে। এই ব্যবস্থাটি একটি নিয়ন্ত্রিত ডাউনস্ট্রিম পাওয়ার সিস্টেম স্থাপনে সাহায্য করতে পারে এবং এমন অ্যাপ্লিকেশনগুলিতে দরকারী যেখানে বৈদ্যুতিক বিচ্ছিন্নতা সামগ্রিক বিতরণ নকশার অংশ।

নমনীয় 400V এবং 230V বিতরণ

ডেল্টা-স্টার সেকেন্ডারি কনফিগারেশন থ্রি-ফেজ এবং একক-ফেজ ডিস্ট্রিবিউশন উভয় সম্ভাবনাই প্রদান করে। থ্রি-ফেজ 400V শক্তি পাম্প, ক্রেন, ওয়েল্ডিং মেশিন, কংক্রিট মিক্সার এবং অন্যান্য শিল্প যন্ত্রপাতিগুলির মতো সরঞ্জামগুলিকে সমর্থন করতে পারে, যখন 230V শক্তি আলো, অফিস সরঞ্জাম, বহনযোগ্য সরঞ্জাম, শীতাতপনিয়ন্ত্রণ ইউনিট এবং সহায়ক লোড পরিবেশন করতে পারে।

সম্পূর্ণ কপার উইন্ডিং

ট্রান্সফরমার সম্পূর্ণ কপার উইন্ডিং ব্যবহার করে। কপারের তুলনামূলকভাবে কম বৈদ্যুতিক প্রতিরোধ ক্ষমতা রয়েছে এবং সঠিকভাবে ডিজাইন করা কপার কন্ডাক্টর ঘুরার ক্ষতি নিয়ন্ত্রণে সাহায্য করতে পারে। প্রকৃত তাপ কর্মক্ষমতা এখনও কন্ডাকটর সাইজিং, ট্রান্সফরমার ডিজাইন, পরিবেষ্টিত তাপমাত্রা, নিরোধক সিস্টেম, বায়ুচলাচল এবং লোডিং অবস্থার উপর নির্ভর করে।

স্বয়ংক্রিয় শীতল ব্যবস্থাপনা

তাপমাত্রা সেন্সর ঘুর অবস্থা নিরীক্ষণ. প্রিসেট তাপমাত্রায় পৌঁছে গেলে, স্বয়ংক্রিয় ফ্যানগুলি তাপ অপচয় বাড়াতে শুরু করে। এই পদ্ধতিটি এমন অ্যাপ্লিকেশনগুলির জন্য দরকারী যেখানে বৈদ্যুতিক লোডগুলি ওঠানামা করে বা অপারেটিং তাপমাত্রা উন্নত হতে পারে।

ইন্টিগ্রেটেড MCCB সুরক্ষা

মোল্ডেড কেস সার্কিট ব্রেকার ইনকামিং এবং আউটগোয়িং সাইডে দেওয়া হয়। এই ব্রেকারগুলি অতিরিক্ত সার্কিট সুরক্ষা এবং বিচ্ছিন্নতা প্রদান করতে পারে, যখন তাদের চূড়ান্ত রেটিংগুলি কেবলের আকার, সংযুক্ত লোড, প্রত্যাশিত বর্তমান এবং প্রকল্পের সুরক্ষা সমন্বয়ের প্রয়োজনীয়তা অনুসারে নির্বাচন করা উচিত।

এটা কোথায় ব্যবহার করা যেতে পারে?

একটি 150 kVA ক্ষমতা অনেক মাঝারি-স্কেল বৈদ্যুতিক বিতরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত যখন গণনা করা লোড ট্রান্সফরমারের নকশা সীমার মধ্যে পড়ে।

• নির্মাণ সাইট:ক্রেন, মিক্সার, পাম্প, ওয়েল্ডিং সরঞ্জাম, আলো এবং সাইট অফিসে অস্থায়ী শক্তি সরবরাহ করে।
• শিল্প সুবিধা:অক্জিলিয়ারী একক-ফেজ বৈদ্যুতিক লোডের সাথে একসাথে উত্পাদন যন্ত্রপাতি সমর্থন করে।
• বাণিজ্যিক সুবিধা:বিচ্ছিন্ন কম-ভোল্টেজ বিতরণ সরবরাহ করে যেখানে বৈদ্যুতিক নকশা এটির জন্য আহ্বান করে।
• অস্থায়ী পাওয়ার সিস্টেম:প্রকল্প ভিত্তিক বিদ্যুৎ বিতরণ ব্যবস্থায় একীভূত করা যেতে পারে।
• মিশ্র-লোড ইনস্টলেশন:একই সেকেন্ডারি সিস্টেম থেকে তিন-ফেজ যন্ত্রপাতি এবং 230V একক-ফেজ সরঞ্জাম উভয়ই সমর্থন করে।

নির্মাণ প্রকল্পের জন্য, GUANGBIAN দ্বারা সরবরাহ করা সৌদি আরবের প্রকল্প কনফিগারেশন প্রদর্শন করে যে কীভাবে একটি স্টেইনলেস-স্টিল ঘের, ডেল্টা-স্টার সংযোগ, স্বয়ংক্রিয় ফ্যান কুলিং, তামার উইন্ডিং এবং অতিরিক্ত MCCBগুলিকে একটি প্রকল্প-নির্দিষ্ট ট্রান্সফরমার ডিজাইনে একত্রিত করা যেতে পারে।

কিভাবে আপনি সঠিক কনফিগারেশন নির্বাচন করা উচিত?

একটি ট্রান্সফরমার নির্বাচন করা শুধুমাত্র একটি kVA রেটিং নির্বাচন করার পরিবর্তে বৈদ্যুতিক সিস্টেম দিয়ে শুরু করা উচিত। একটি সম্পূর্ণ প্রযুক্তিগত পর্যালোচনা নিম্নলিখিত কারণগুলি কভার করা উচিত:

1. সর্বাধিক চাহিদা গণনা করুন:প্রতিটি সংযুক্ত ডিভাইসের শুধুমাত্র নেমপ্লেট রেটিং যোগ করার পরিবর্তে প্রকৃত অপারেটিং লোড সনাক্ত করুন৷
2. মোটর প্রারম্ভিক বর্তমান পরীক্ষা করুন:মোটর, কম্প্রেসার, পাম্প এবং অন্যান্য ইন্ডাকটিভ লোডের জন্য স্টার্টআপের সময় উল্লেখযোগ্যভাবে উচ্চ কারেন্টের প্রয়োজন হতে পারে।
3. ইনপুট ভোল্টেজ নিশ্চিত করুন:প্রাথমিক ভোল্টেজ উপলব্ধ বৈদ্যুতিক সরবরাহের সাথে মেলে তা যাচাই করুন।
4. আউটপুট প্রয়োজনীয়তা নিশ্চিত করুন:প্রকল্পের জন্য 400V তিন-ফেজ, 230V একক-ফেজ, বা অন্য ভোল্টেজ সমন্বয় প্রয়োজন কিনা তা নির্ধারণ করুন।
5. ফ্রিকোয়েন্সি যাচাই করুন:ইনস্টলেশনটি 50 Hz বা 60 Hz এ কাজ করে কিনা তা নিশ্চিত করুন৷
6. পরিবেষ্টিত অবস্থা পর্যালোচনা করুন:তাপমাত্রা, বায়ুচলাচল, ধুলো, আর্দ্রতা এবং ইনস্টলেশনের অবস্থান তাপ এবং ঘেরের প্রয়োজনীয়তাকে প্রভাবিত করে।
7. সুরক্ষা প্রয়োজনীয়তা সংজ্ঞায়িত করুন:MCCB রেটিং এবং ডাউনস্ট্রিম সুরক্ষা কেবল এবং সংযুক্ত সরঞ্জামগুলির সাথে সমন্বিত হওয়া উচিত।
8. গ্রাউন্ডিং ব্যবস্থা নিশ্চিত করুন:নিরপেক্ষ এবং গ্রাউন্ডিং কনফিগারেশন প্রকল্পের বৈদ্যুতিক নকশা এবং প্রযোজ্য স্থানীয় প্রবিধান অনুসরণ করা উচিত।

এই বিবেচনাগুলি বিশেষভাবে গুরুত্বপূর্ণ কারণ একটি ট্রান্সফরমার স্বাভাবিক চলমান পরিস্থিতিতে পর্যাপ্ত আকারের প্রদর্শিত হতে পারে তবে একাধিক উচ্চ-কারেন্ট মোটর একই সাথে শুরু হলে অতিরিক্ত চাপ অনুভব করে।

এটি কিভাবে অন্যান্য ট্রান্সফরমার বিকল্পগুলির সাথে তুলনা করে?

শুষ্ক প্রকার এবং তেল-নিমজ্জিত প্রযুক্তির মধ্যে পছন্দটি ইনস্টলেশন পরিবেশ, ক্ষমতা, ভোল্টেজের প্রয়োজনীয়তা, প্রযোজ্য মান, শীতল করার প্রয়োজনীয়তা, উপলব্ধ স্থান এবং সামগ্রিক বৈদ্যুতিক সিস্টেমের নকশার উপর ভিত্তি করে হওয়া উচিত।

এটা কিভাবে তৈরি এবং পরীক্ষা করা হয়?

প্রকল্প-ভিত্তিক ট্রান্সফরমার সংগ্রহের জন্য, উত্পাদনের গুণমান প্রক্রিয়াটির শুধুমাত্র একটি অংশ। গ্রাহকের বৈদ্যুতিক স্পেসিফিকেশনের সঠিক ব্যাখ্যা সমানভাবে গুরুত্বপূর্ণ।

গুয়াংবিয়ান প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ট্রান্সফরমার কনফিগারেশন তৈরি করে। অ্যাপ্লিকেশনের উপর নির্ভর করে, স্পেসিফিকেশন যেমন ইনপুট এবং আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, উইন্ডিং বিন্যাস, ঘের নকশা, কুলিং পদ্ধতি এবং সুরক্ষা কনফিগারেশন সামঞ্জস্য করা যেতে পারে।

উত্পাদন প্রক্রিয়াটি উত্পাদন শুরু করার আগে মূল বৈদ্যুতিক পরামিতিগুলি নিশ্চিত করা উচিত। ফ্যাক্টরি টেস্টিং তারপরে সম্মত প্রযুক্তিগত স্পেসিফিকেশন এবং প্রযোজ্য মান অনুযায়ী সঞ্চালিত হতে পারে, যখন প্রকল্পের প্রয়োজন হয় তখন পরীক্ষার রেকর্ড এবং তৃতীয় পক্ষের পরিদর্শন উপলব্ধ।

একটি উদ্ধৃতি অনুরোধ করার সময় প্রদান করার জন্য মূল তথ্য

• প্রয়োজনীয় কেভিএ ক্ষমতা
• প্রাথমিক এবং মাধ্যমিক ভোল্টেজ
• 50 Hz বা 60 Hz ফ্রিকোয়েন্সি
• একক-ফেজ বা তিন-ফেজ প্রয়োজনীয়তা
• বায়ু উপাদান পছন্দ
• প্রয়োজনীয় সংযোগ কনফিগারেশন
• ইনডোর বা আউটডোর ইনস্টলেশন শর্তাবলী
• ঘের সুরক্ষা প্রয়োজনীয়তা
• শীতল করার প্রয়োজনীয়তা
• MCCB বা অন্যান্য সুরক্ষা প্রয়োজনীয়তা
• লোড টাইপ এবং মোটর-স্টার্টিং বৈশিষ্ট্য
• প্রযোজ্য স্থানীয় বৈদ্যুতিক মান

উদ্ধৃতি পর্যায়ে এই বিশদগুলি সরবরাহ করা নির্মাতাকে একটি ট্রান্সফরমার কনফিগারেশন বিকাশ করতে সহায়তা করে যা একটি জেনেরিক স্ট্যান্ডার্ড মডেলের উপর নির্ভর না করে প্রকৃত প্রকল্পের সাথে মেলে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

এই ট্রান্সফরমারের আউটপুট ভোল্টেজ কত?

এই কনফিগারেশন 400V তিন-ফেজ এবং 230V একক-ফেজ আউটপুট প্রদান করে। অন্যান্য ভোল্টেজ সমন্বয় প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উন্নত করা যেতে পারে.

400V এবং 230V লোড একই ট্রান্সফরমার থেকে কাজ করতে পারে?

হ্যাঁ। ডেল্টা-স্টার সংযোগ একটি তিন-ফেজ সেকেন্ডারি সরবরাহ এবং একক-ফেজ বিতরণের জন্য একটি নিরপেক্ষ বিন্দু প্রদান করে। সংযুক্ত লোডগুলি অবশ্যই সঠিকভাবে ভারসাম্যপূর্ণ হতে হবে এবং ট্রান্সফরমারের রেট করা ক্ষমতার মধ্যে থাকতে হবে।

কিভাবে স্বয়ংক্রিয় কুলিং ফ্যান কাজ করে?

তাপমাত্রা সেন্সর বায়ু তাপমাত্রা নিরীক্ষণ. প্রিসেট তাপমাত্রা পৌঁছে গেলে, নিয়ন্ত্রণ ব্যবস্থা তাপ অপচয় বাড়াতে কুলিং ফ্যানগুলিকে সক্রিয় করে। প্রকৃত নিয়ন্ত্রণ তাপমাত্রা ট্রান্সফরমারের তাপ নকশা অনুসরণ করা উচিত।

IP43 সুরক্ষা মানে কি?

IP43 1 মিমি থেকে বড় কঠিন বিদেশী বস্তুর বিরুদ্ধে সুরক্ষা এবং প্রযোজ্য IPX3 পরীক্ষার শর্তে জল স্প্রে থেকে সুরক্ষা নির্দেশ করে। এটি সম্পূর্ণরূপে ধুলোরোধী বা জলরোধী হিসাবে ব্যাখ্যা করা উচিত নয়।

একটি নির্মাণ সাইটের জন্য 150 কেভিএ যথেষ্ট?

এটি সাইটের গণনাকৃত বৈদ্যুতিক চাহিদার উপর নির্ভর করে। মোটর স্টার্টিং কারেন্ট, ওয়েল্ডিং ইকুইপমেন্ট, একই সাথে অপারেশন, সাময়িক পিক লোড, পাওয়ার ফ্যাক্টর এবং লোড ফ্যাক্টর সবই প্রয়োজনীয় ট্রান্সফরমার ক্ষমতা নিশ্চিত করার আগে বিবেচনা করা উচিত।

ট্রান্সফরমার কাস্টমাইজ করা যাবে?

হ্যাঁ। ইনপুট এবং আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, সংযোগ কনফিগারেশন, ঘের, কুলিং পদ্ধতি, উইন্ডিং ব্যবস্থা, এবং সুরক্ষা কনফিগারেশন প্রকল্পের বৈদ্যুতিক প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

একটি কাস্টমাইজড ট্রান্সফরমার সমাধান প্রয়োজন?

সঠিক ট্রান্সফরমার বাছাই শেষ পর্যন্ত বৈদ্যুতিক ক্ষমতা, ভোল্টেজ রূপান্তর, বিচ্ছিন্নতা, সুরক্ষা, শীতলকরণ এবং ইনস্টলেশনের অবস্থার সাথে বাস্তব অপারেটিং পরিবেশের সাথে মিলিত হওয়া সম্পর্কে। কনফিগারযোগ্য বৈদ্যুতিক বৈশিষ্ট্য এবং প্রকল্প-ভিত্তিক উত্পাদনের সাথে, GUANGBIAN শিল্প, নির্মাণ এবং অন্যান্য কম-ভোল্টেজ বিতরণ অ্যাপ্লিকেশনগুলির জন্য একটি ব্যবহারিক ট্রান্সফরমার সমাধান খুঁজছেন এমন গ্রাহকদের সমর্থন করতে পারে। আপনি যদি একটি নতুন প্রকল্পের পরিকল্পনা করছেন বা একটি বিদ্যমান ইউনিট প্রতিস্থাপন করছেন,আমাদের সাথে যোগাযোগ করুনআপনার ভোল্টেজ, ক্ষমতা, ফ্রিকোয়েন্সি, লোডের ধরন এবং ইনস্টলেশনের প্রয়োজনীয়তার সাথে একটি উপযুক্ত ট্রান্সফরমার কনফিগারেশন নিয়ে আলোচনা করুন এবং একটি প্রকল্প-নির্দিষ্ট উদ্ধৃতি পাবেন।
